Соосные и угловые планетарные редукторы для сервоприводов, робототехники, станков с ЧПУ и промышленной автоматизации.
В линейку входят соосные и угловые планетарные редукторы с выходным валом или фланцем. Серии различаются конструкцией, диапазоном типоразмеров и допустимой нагрузкой на выходной узел.
Входная и выходная оси расположены на одной линии

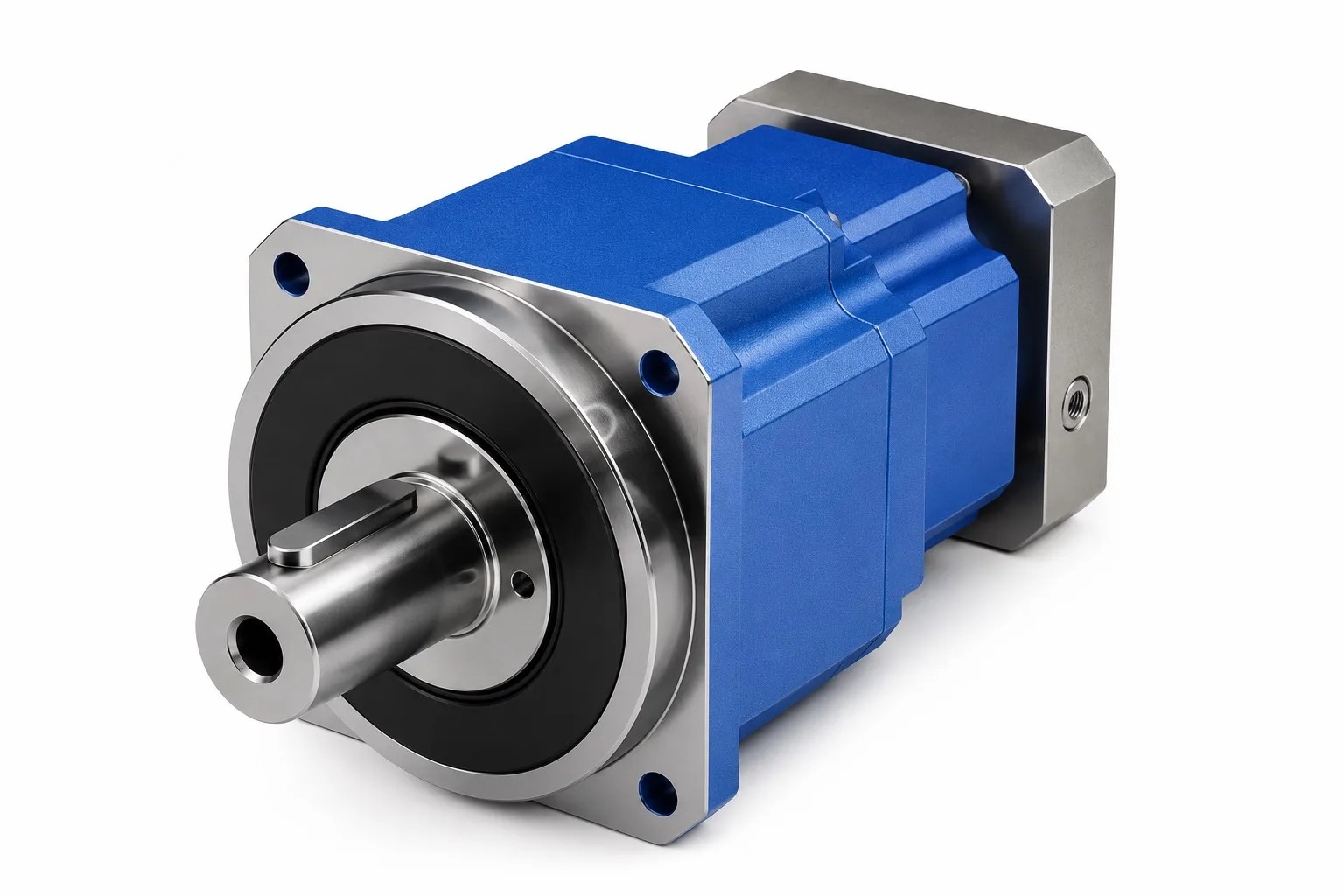

Универсальное высокоточное исполнение для сервоприводов и систем промышленной автоматизации.

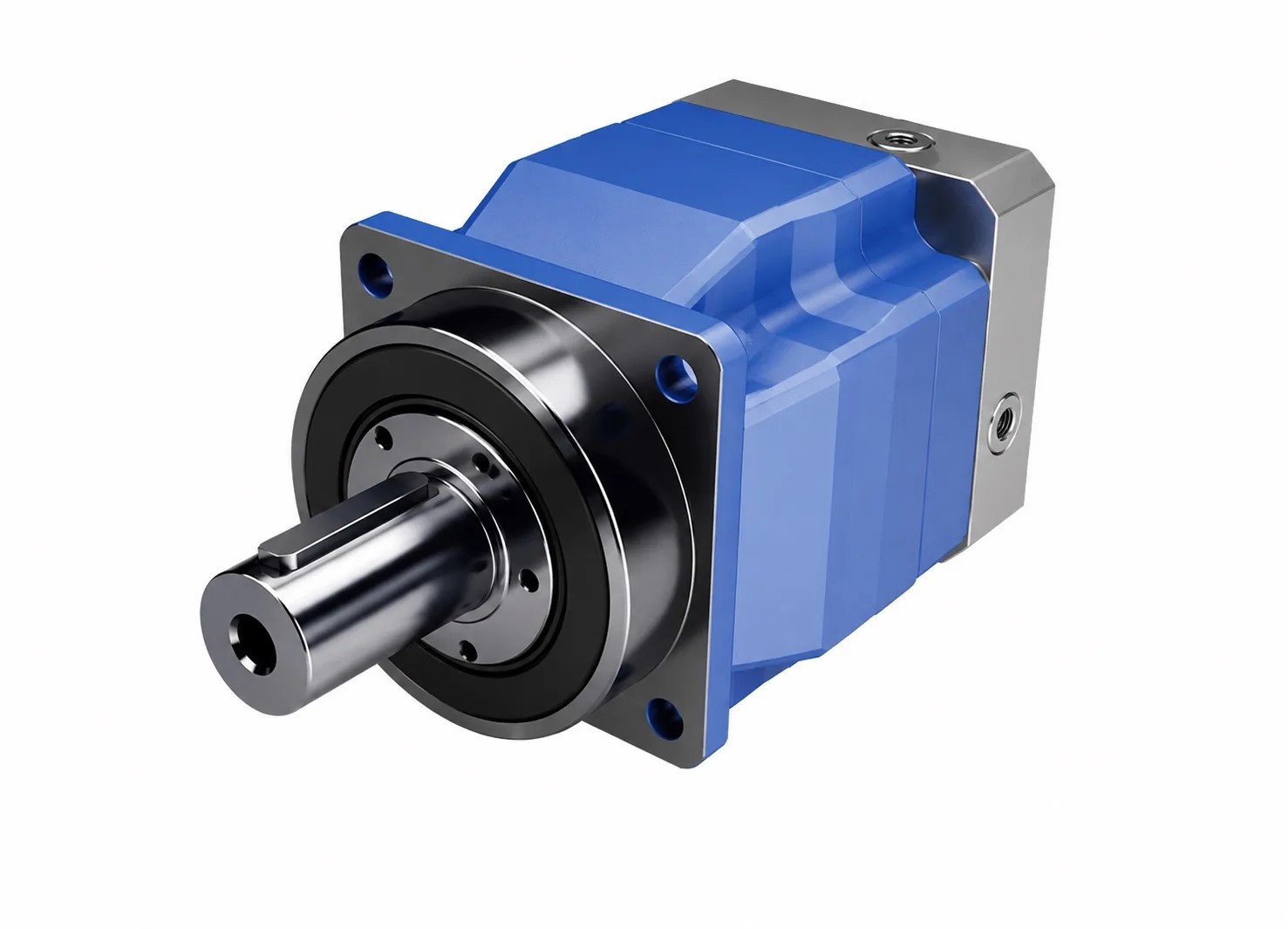

Соосная серия с расширенным диапазоном типоразмеров для приводов различной мощности.

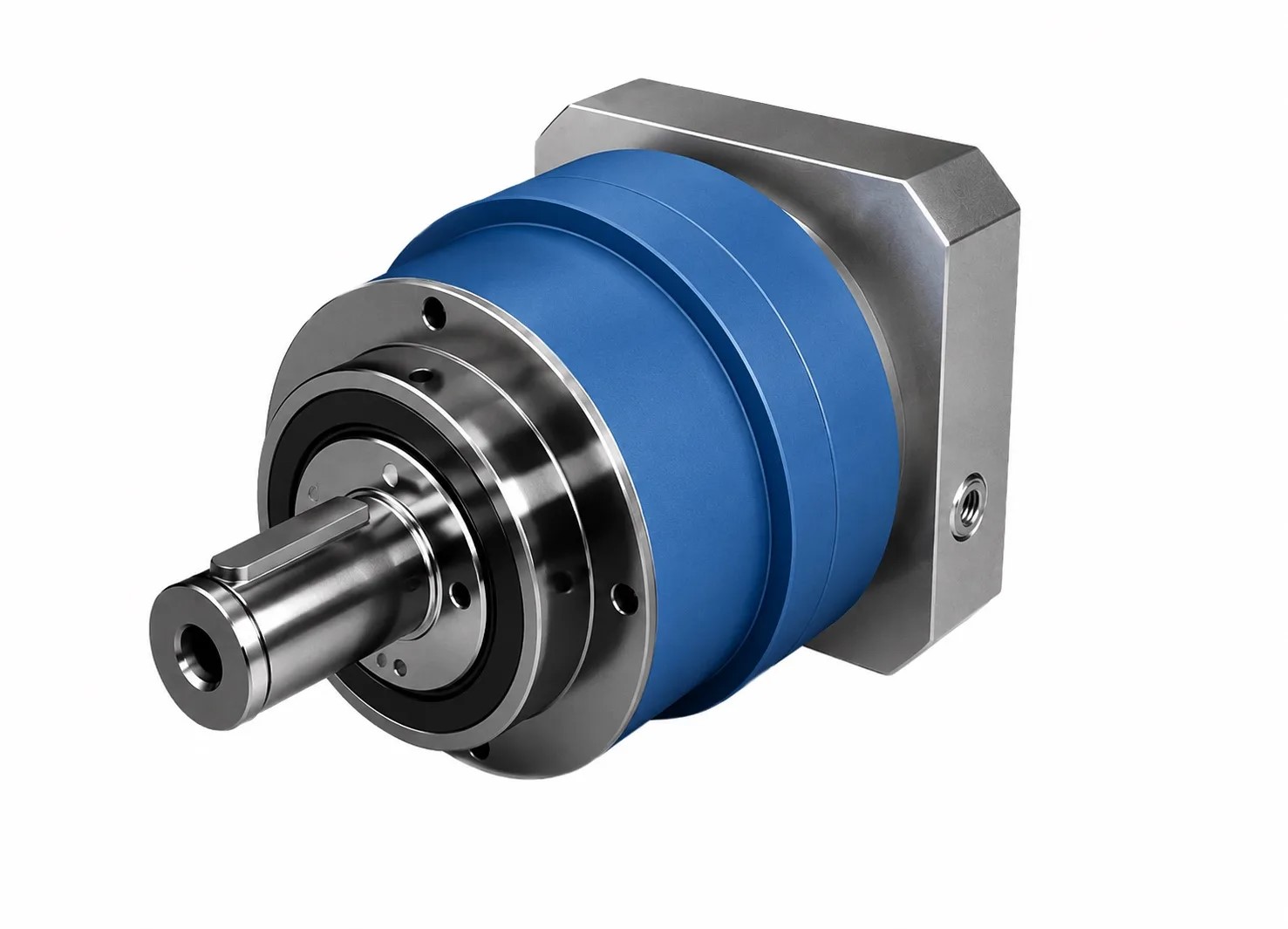

Исполнение с повышенной допустимой радиальной и осевой нагрузкой на выходной вал.

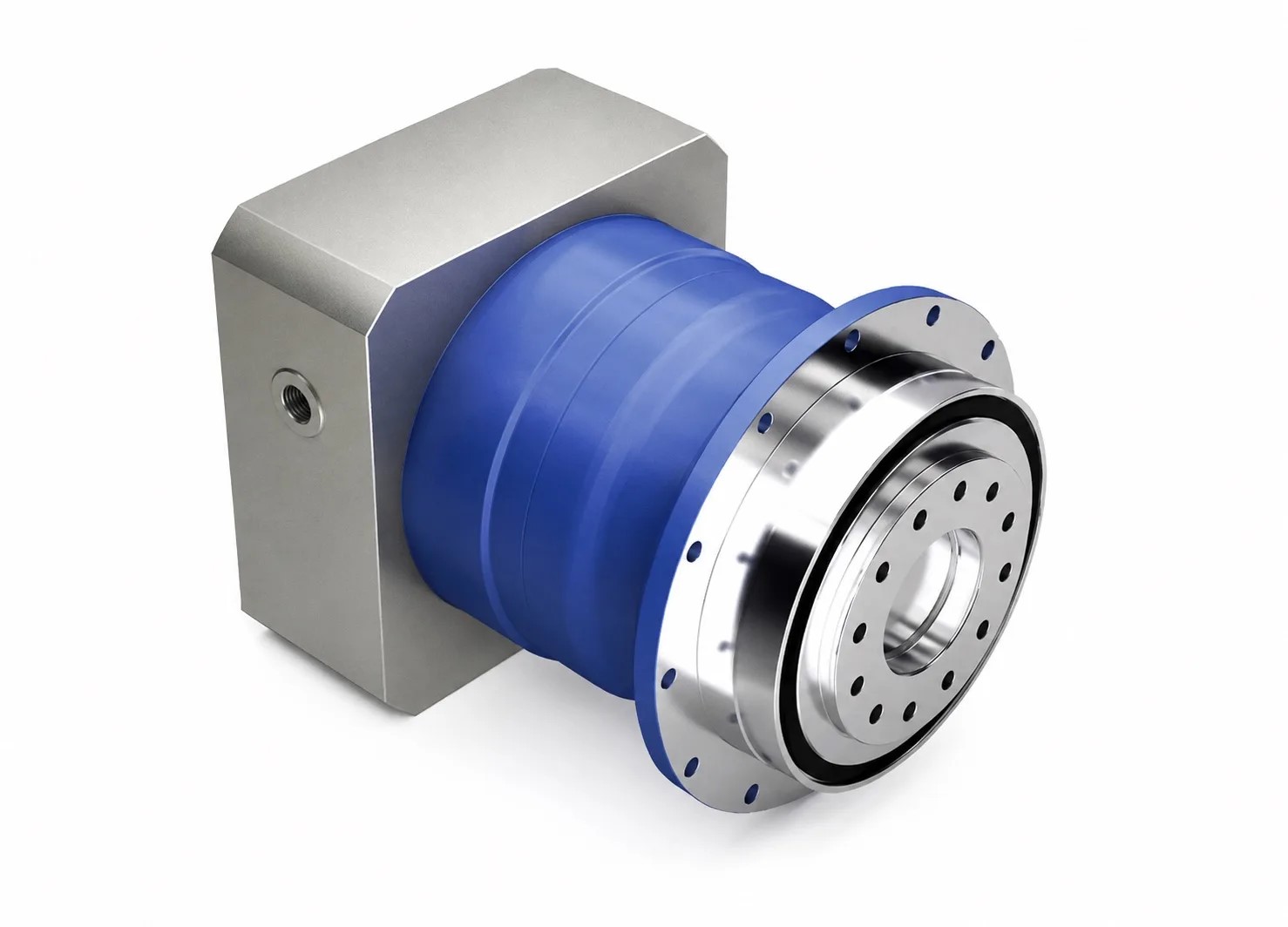

Соосное исполнение с выходным фланцем для компактного и жесткого соединения с механизмом.
Передача вращения между осями, расположенными под углом 90°

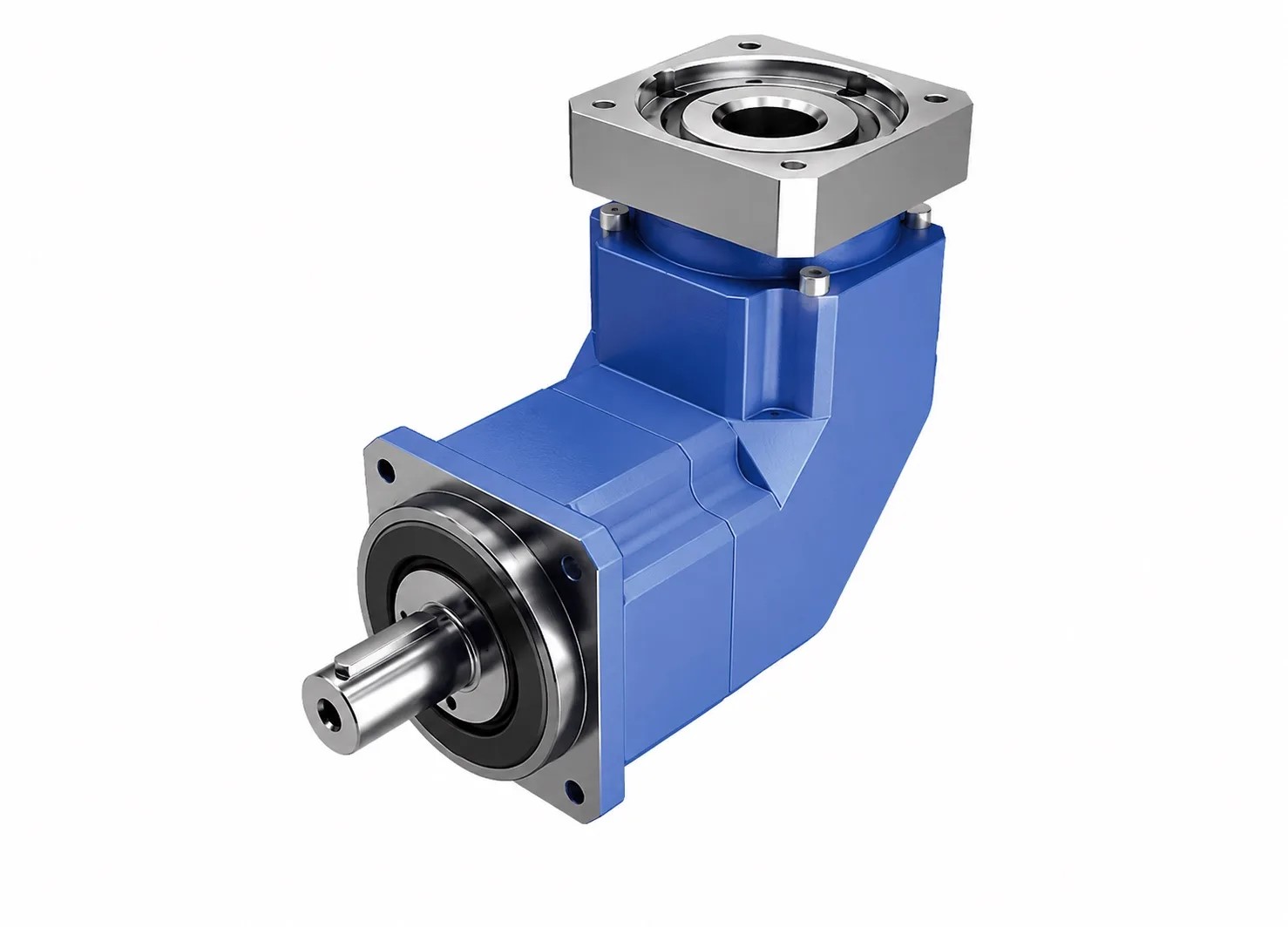

Компактное угловое исполнение с выходным валом для ограниченного монтажного пространства.

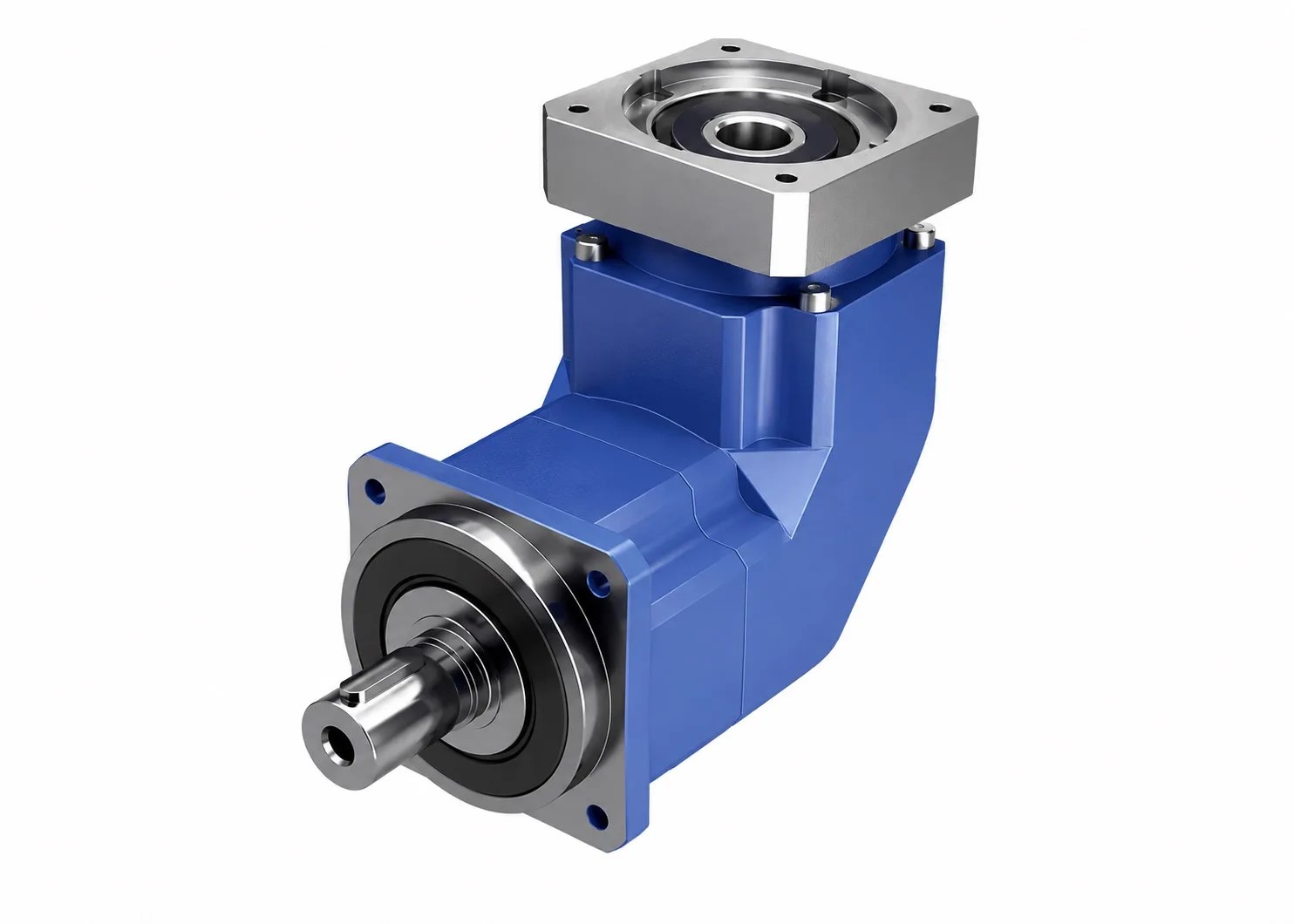

Угловая серия с расширенным диапазоном типоразмеров для приводов различной мощности.

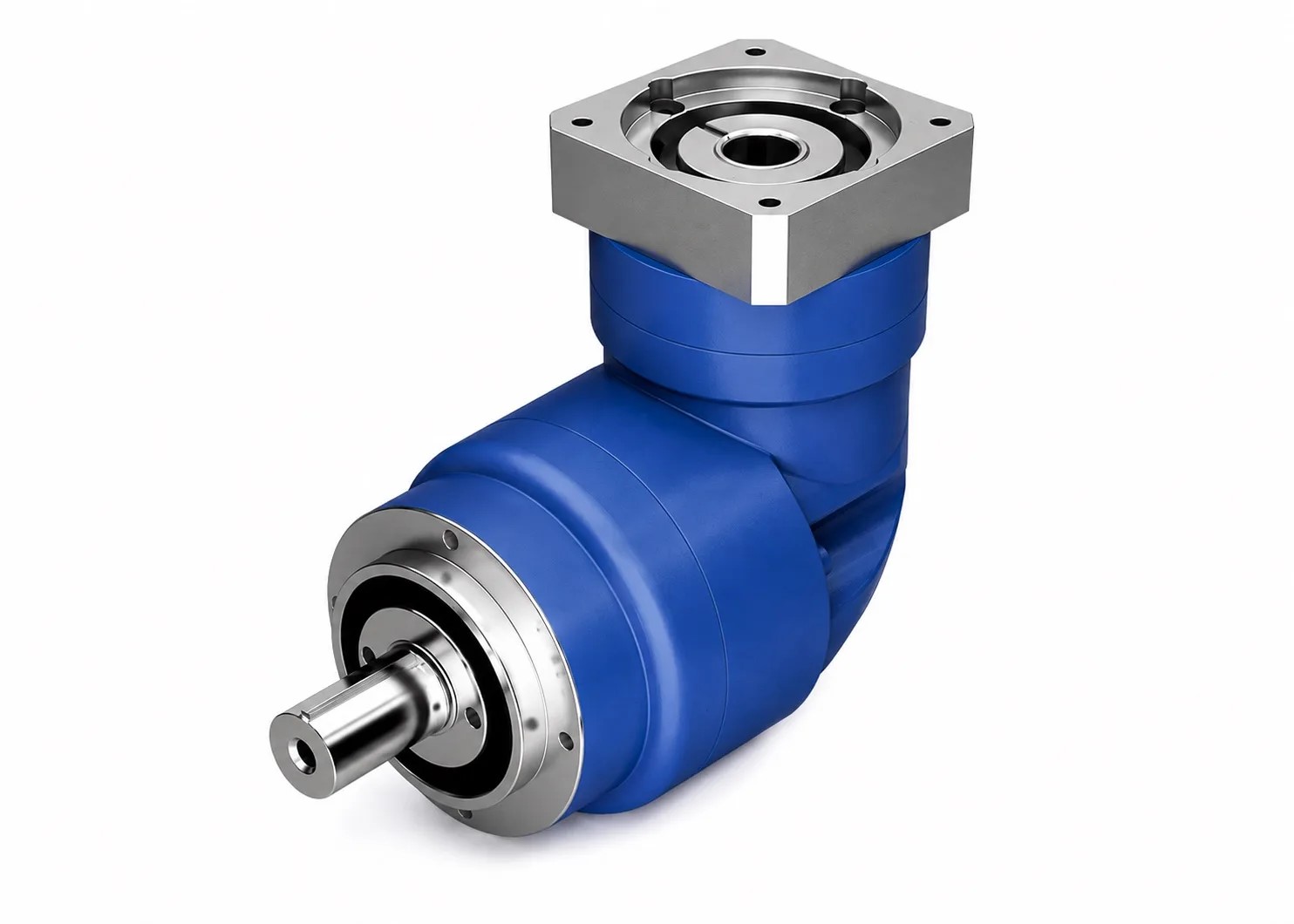

Угловое исполнение с повышенной допустимой радиальной и осевой нагрузкой на выходной вал.

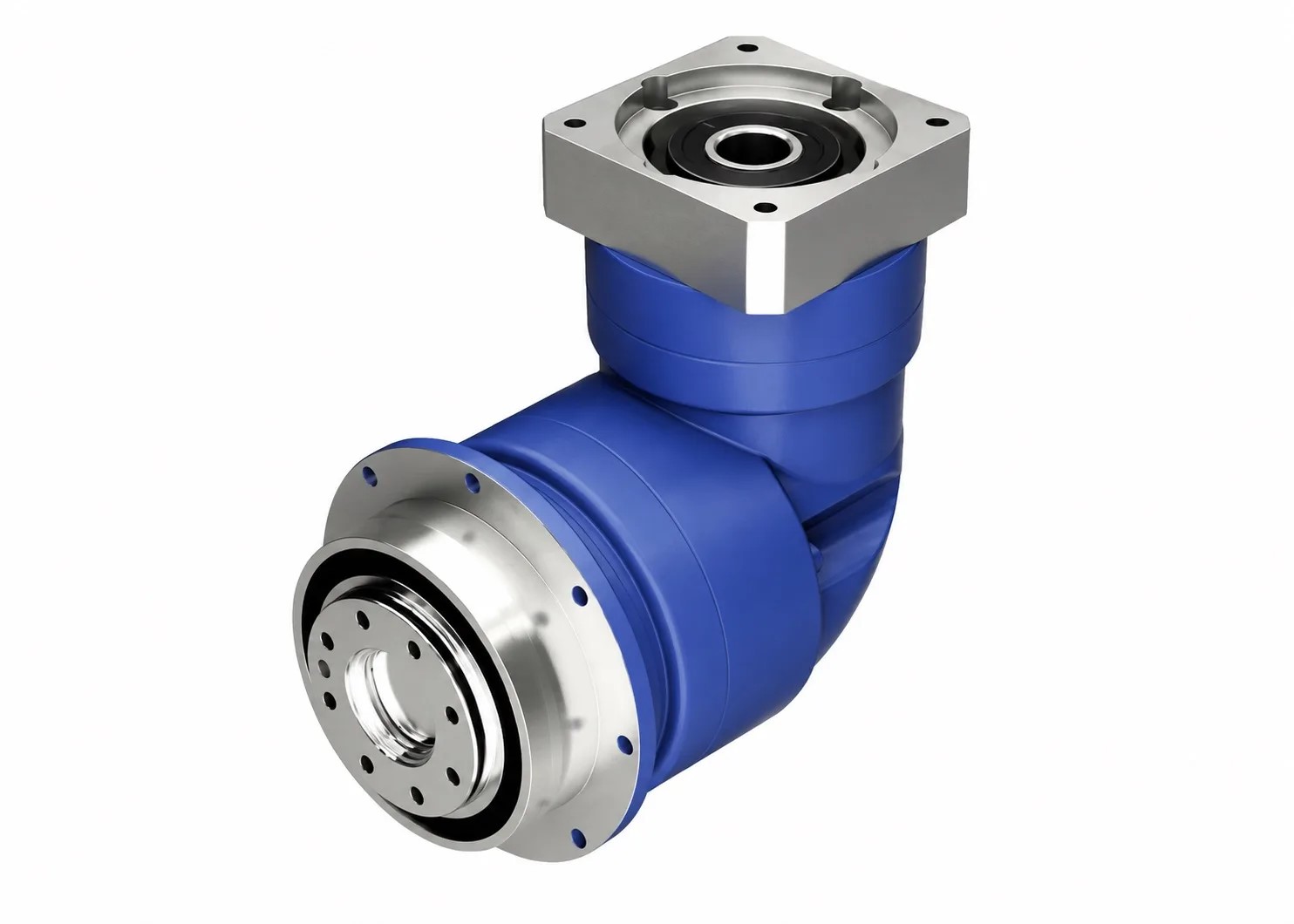

Угловая конструкция с фланцевым выходом для компактного и высокожесткого соединения.
Подберем редуктор по требуемому моменту, передаточному отношению, нагрузке и типу оборудования.
Сравните основные конструктивные параметры серий и выберите наиболее подходящее исполнение по компоновке привода, типу выходного узла и требуемому передаточному отношению.
| Серия | Исполнение | Выход | Типоразмеры | Передаточное отношение | Угловой люфт | |
|---|---|---|---|---|---|---|
| NHB | Соосное | Вал | 042–220 | 3–100 | ≤ 3′ | → |
| NHS | Соосное | Вал | 042–180 | 3–100 | ≤ 3′ | → |
| NHL | Соосное | Вал | 050–235 | 3–100 | ≤ 3′ | → |
| NHT | Соосное | Фланец | 047–255 | 4–100 | ≤ 3′ | → |
| NBR | Угловое 90° | Вал | 042–220 | 3–200 | 4′ / 7′ | → |
| NSR | Угловое 90° | Вал | 042–180 | 3–200 | 4′ / 7′ | → |
| NLR | Угловое 90° | Вал | 050–235 | 3–200 | 4′ / 7′ | → |
| NTR | Угловое 90° | Фланец | 047–255 | 4–200 | 4′ / 7′ | → |
Рассмотрите NHB, NHS или NHL.
Для соосной схемы — NHT, для угловой — NTR.
Выбирайте между NBR, NSR, NLR и NTR.
Подберем серию и исполнение по параметрам вашего привода.
Начните с компоновки привода и типа выходного узла. Система покажет серии, которые соответствуют выбранной конструкции.
Как должен располагаться редуктор относительно двигателя?
Выберите способ соединения с механизмом.
После выбора серии необходимо определить типоразмер, передаточное отношение, требуемый крутящий момент и допустимые нагрузки.
Соосное исполнение с выходным валом
Не уверены в выборе? Подберем редуктор по параметрам вашего привода.
Подобрать редуктор →Планетарные редукторы N-серии рассчитаны на применение в сервоприводах, промышленной автоматизации, робототехнике, станках с ЧПУ и других системах, где важны точность позиционирования, компактность и стабильность механической передачи.
Подобрать редуктор →Соосные серии обеспечивают угловой люфт до 3′, что позволяет использовать редукторы в точных системах позиционирования и сервоприводах.
Жесткая конструкция планетарной передачи снижает упругие деформации и повышает стабильность работы привода при динамических нагрузках.
Конструкция рассчитана на применение с современными сервомоторами и позволяет работать при высокой частоте вращения входного вала.
В одной линейке доступны классические соосные и угловые редукторы с расположением входной и выходной осей под углом 90°.
Можно выбрать традиционный выходной вал или фланцевое исполнение для компактного и жесткого соединения редуктора с механизмом.
Редукторы поставляются со специальной смазкой и рассчитаны на длительную эксплуатацию без необходимости регулярного обслуживания.
N-серия подходит для приводных систем, где важны точность, компактность, жесткость передачи и стабильная работа при повторяющихся динамических нагрузках.
Приводы осей, манипуляторы, позиционирующие механизмы и роботизированные модули, где требуется точное повторяемое движение.
Поворотные оси, подающие механизмы, автоматизированные узлы и системы перемещения, работающие совместно с сервоприводами.
Автоматические линии, конвейерные системы, индексирующие механизмы и приводные узлы технологического оборудования.
Высокоскоростные механизмы подачи, дозирования, позиционирования и синхронного перемещения элементов упаковочных машин.
Поворотные столы, линейные модули, измерительные механизмы и оборудование, требующее точного управления положением.
Согласование сервомотора с механической частью системы, увеличение выходного момента и уменьшение требуемой частоты вращения механизма.
Для предварительного выбора достаточно основных параметров системы. По ним можно определить подходящую серию, типоразмер и передаточное отношение.
Укажите требуемый рабочий момент на выходном валу и, если известно, максимальную кратковременную нагрузку.
Н·мЕсли требуемое отношение неизвестно, достаточно сообщить обороты двигателя и необходимую скорость выходного механизма.
iНоминальные и максимальные обороты двигателя позволяют проверить допустимый скоростной режим редуктора.
об/минОсобенно важна для механизмов, где на выходной вал действуют внешние силы от ремней, шкивов или рычагов.
НДля проверки совместимости желательно указать модель сервомотора, мощность и размеры присоединительного фланца.
ServoВыберите соосное или угловое исполнение, а также выходной вал или фланцевое соединение.
0° / 90°Двигатель вращается со скоростью 3000 об/мин, а требуемая скорость механизма — 60 об/мин.
Кратко отвечаем на основные вопросы по конструкции, выбору серии, передаточному отношению, люфту и совместимости с сервоприводом.
У соосных серий входной и выходной валы расположены на одной оси. К ним относятся NHB, NHS, NHL и NHT. В угловых сериях вращение передается между осями, расположенными под углом 90° — это NBR, NSR, NLR и NTR.
Угловая компоновка удобна там, где длина привода ограничена и двигатель необходимо разместить перпендикулярно выходному механизму.
Все три серии являются соосными редукторами с выходным валом, но рассчитаны на разные задачи.
Серии NHT и NTR имеют фланцевый выход. Такое исполнение удобно, когда требуется компактное и жесткое соединение редуктора непосредственно с приводимым механизмом.
NHT используется при соосной компоновке, а NTR — когда входная и выходная оси должны располагаться под углом 90°.
Для соосных серий NHB, NHS, NHL и NHT стандартный угловой люфт составляет до 3 угловых минут.
Для угловых серий NBR, NSR, NLR и NTR значение зависит от количества ступеней: ориентировочно 4′ для двухступенчатых и 7′ для трехступенчатых исполнений.
Для предварительной оценки передаточное отношение можно определить как отношение частоты вращения двигателя к требуемой частоте вращения выходного механизма.
После этого необходимо проверить допустимый момент, обороты, внешние нагрузки и режим работы.
Да. Редукторы N-серии предназначены в том числе для работы в составе сервоприводов. При подборе необходимо учитывать геометрию присоединительного фланца двигателя, диаметр и длину вала, обороты, момент и требуемое передаточное отношение.
Для точного подбора желательно указать: требуемый выходной момент, обороты двигателя, необходимую скорость механизма, режим работы, радиальную и осевую нагрузку, тип компоновки и модель двигателя.
Если часть параметров неизвестна, можно предоставить техническое задание, чертеж узла или описание оборудования.
Все три серии имеют угловую компоновку и выходной вал.
Сообщите параметры двигателя, требуемый крутящий момент, передаточное отношение или просто опишите задачу. Поможем определить подходящую серию, типоразмер и конфигурацию редуктора.
Выбор между соосной и угловой компоновкой
Определение типоразмера и передаточного отношения
Проверка совместимости с вашим сервомотором
Укажите известные параметры привода. Если часть данных неизвестна — заполните только то, что есть, и опишите задачу в комментарии.
