ПЛАНЕТАРНЫЕ РЕДУКТОРЫ N-СЕРИИ
Прецизионный
планетарный редуктор
NHT
Высокоточный планетарный редуктор для современных приводных систем, сервоприводов, промышленной автоматизации и робототехники.
NHT планетарный редуктор
Precision точные приводные системы
Harmo подбор под вашу задачу
NHT PRECISION PLANETARY GEARBOX
ОСОБЕННОСТИ NHT
Планетарный редуктор NHT
для точных приводных систем
Конструкция NHT рассчитана на применение в приводах, где важны точность позиционирования, высокая жёсткость, стабильная передача момента и совместимость с сервомоторами.
02
Высокая жёсткость и момент
Высокая жёсткость конструкции и способность передавать значительный крутящий момент обеспечиваются применением игольчатых роликовых подшипников без сепаратора.
03
Адаптация под сервомотор
Соединение через адаптерную втулку повышает универсальность редуктора и позволяет согласовать его с различными исполнениями электродвигателей.
04
Стабильная смазка
Используется высоковязкая смазка, устойчивая к разделению, что способствует стабильной работе редуктора в течение длительного срока эксплуатации.
05
Не требует обслуживания
Замена смазки в течение срока службы не требуется. Редуктор допускает установку в различных пространственных положениях.
06
Тихая работа
Косозубое зацепление помогает уменьшить вибрации и уровень шума при работе планетарного механизма.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Технические характеристики NHT
Основные рабочие параметры прецизионных планетарных редукторов NHT по данным технического каталога.
Типоразмеры NHT047–NHT255
Угловой люфт ≤ 3′
Передаточные отношения 4–100
Срок службы 30 000 ч
Степень защиты IP65
Выберите типоразмер
Параметры выбранной модели Выбранная модель NHT047
Номинальная входная скорость 5000 об/мин
Максимальная входная скорость 10000 об/мин
Крутильная жёсткость 7 Н·м / угл. мин
Макс. осевая нагрузка 980 Н
Масса, 1 ступень 0.7 кг
Уровень шума ≤56 дБ(A)
Сравнение типоразмеров
Основные параметры моделей NHT
| Параметр | NHT047 | NHT064 | NHT090 | NHT110 | NHT140 | NHT200 | NHT255 |
|---|---|---|---|---|---|---|---|
| Номинальная входная скорость, об/мин | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| Максимальная входная скорость, об/мин | 10000 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| Угловой люфт, угл. мин | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 |
| Крутильная жёсткость, Н·м/угл. мин | 7 | 13 | 31 | 82 | 151 | 440 | 1006 |
| Максимальная осевая нагрузка, Н | 980 | 1000 | 2800 | 2950 | 10500 | 16600 | 29400 |
| Масса, 1 ступень, кг | 0.7 | 1.2 | 3 | 5.6 | 11.9 | 31.6 | 56.1 |
| Масса, 2 ступени, кг | 1 | 1.6 | 3.7 | 7.3 | 15.9 | 36.9 | 70.4 |
| Уровень шума, дБ(A) | ≤56 | ≤58 | ≤60 | ≤63 | ≤65 | ≤67 | ≤70 |
Аварийный момент 3 × номинальный момент
КПД · 1 ступень ≥ 97%
КПД · 2 ступени ≥ 94%
Рабочая температура −10…+90 °C
Срок службы 30 000 ч
Монтаж Любое положение
Смазка Синтетическое масло
Защита IP65
ЧЕРТЕЖИ И ГАБАРИТНЫЕ РАЗМЕРЫ
Габаритные размеры NHT
Выберите исполнение и типоразмер редуктора. Чертёж и таблица размеров изменяются автоматически.

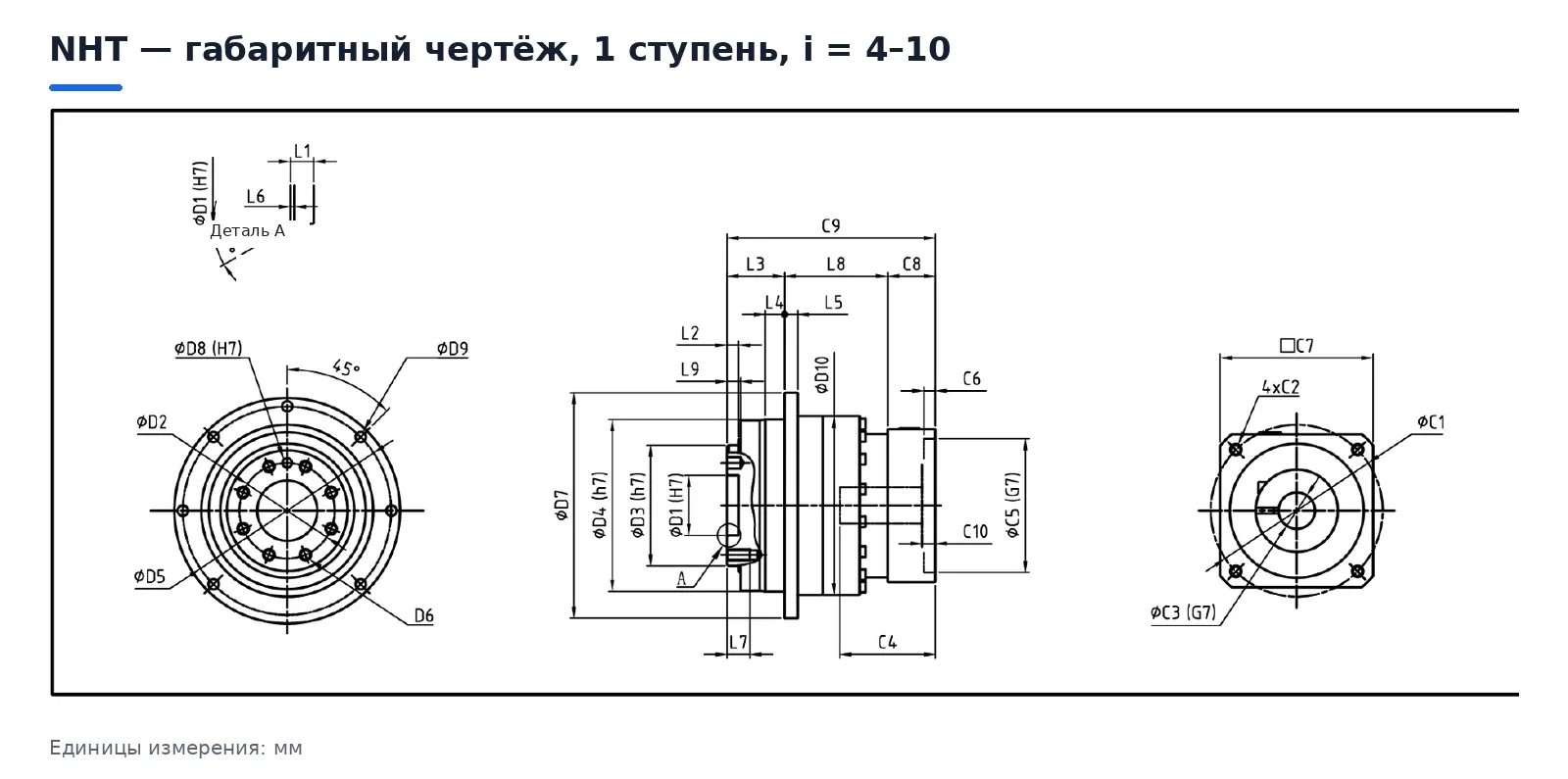

NHT · 1 ступень
Выбранная модель NHT047
1 ступень
Выберите типоразмер
D1 12 мм
D4 47 мм
D7 72 мм
D10 46 мм
L3 19.5 мм
L8 30 мм
C1 46 мм
C9 65 мм
Полная таблица размеров
Одноступенчатое исполнение NHT
Примечание.
Размеры C1–C10 зависят от установленного двигателя.
Если диаметр вала двигателя отличается от входного отверстия,
используется адаптерная втулка. Размер L8 следует уточнять
по фактическому чертежу.
ПОДБОР ПО КРУТЯЩЕМУ МОМЕНТУ
Подбор планетарного
редуктора NHT
Выберите передаточное отношение и сравните номинальный выходной момент всех типоразмеров NHT. Для предварительного подбора можно указать требуемый момент привода.
01 · Исполнение
02 · Передаточное отношение
03 · Требуемый момент
Н·м
Необязательно — используется для предварительного подбора.
Выбранное передаточное отношение
i = 4
Предварительный подбор Введите требуемый момент
Расчёт показывает типоразмер по номинальному выходному моменту. При окончательном подборе необходимо учитывать скорость, характер нагрузки, рабочий цикл и нагрузки на выходной узел.
ПОДБОР РЕДУКТОРА
Как подобрать планетарный редуктор NHT
Для корректного выбора важно учитывать не один параметр, а всю приводную систему: типоразмер, передаточное отношение, рабочий момент, скорость и параметры двигателя.
01
Выберите типоразмер
Серия NHT включает семь типоразмеров — от компактного NHT047 до крупного NHT255.
NHT047 NHT064 NHT090 NHT110 NHT140 NHT200 NHT255
02
Определите передаточное отношение
Выберите требуемое передаточное отношение в зависимости от необходимой скорости и выходного момента привода.
1 ступень i = 4–10
2 ступени до i = 100
03
Проверьте рабочие нагрузки
При подборе необходимо учитывать номинальный момент, скорость вращения, осевую нагрузку и режим работы оборудования.
- крутящий момент
- скорость вращения
- осевая нагрузка
- рабочий цикл
04
Согласуйте редуктор с двигателем
Проверяются размеры вала двигателя, присоединительные размеры и необходимость использования адаптерной втулки.
Не уверены в выборе?
Подобрать редуктор NHT
Подберём NHT под ваш сервомотор и задачу
Пришлите параметры двигателя, требуемый момент и передаточное отношение — поможем определить подходящее исполнение.
ОБЛАСТИ ПРИМЕНЕНИЯ
Где применяются планетарные редукторы NHT
Редукторы NHT подходят для приводных систем, где важны точность позиционирования, жёсткость конструкции, стабильность передачи момента и совместимость с сервоприводами.
Робототехника
Приводы осей, манипуляторов и вспомогательных механизмов, где требуется точное и повторяемое движение.
Точные оси
Станки и оборудование
Подачи, поворотные узлы, вспомогательные оси и другие механизмы промышленного оборудования.
Приводы станков
Системы автоматизации
Приводные модули автоматических линий, конвейеров и оборудования для промышленной автоматизации.
Автоматические линии
Упаковочное оборудование
Механизмы подачи, дозирования, позиционирования и синхронизированные приводы упаковочных машин.
Позиционирование
Измерительные системы
Поворотные и позиционирующие механизмы, где важно контролируемое и стабильное движение.
Высокая точность
Специальное оборудование
Нестандартные приводные системы и механизмы, где требуется подобрать редуктор под конкретный двигатель.
Подбор под задачу
Нужен подбор под конкретное оборудование? Поможем определить подходящий типоразмер NHT
Обсудить задачу
ЧАСТЫЕ ВОПРОСЫ
Частые вопросы о планетарных редукторах NHT
Основные вопросы по типоразмерам, передаточным отношениям, точности, монтажу и подбору NHT под сервомотор.
В серии представлены типоразмеры
NHT047, NHT064, NHT090, NHT110, NHT140, NHT200 и NHT255.
Подходящий вариант выбирается с учётом требуемого момента,
скорости и параметров приводной системы.
Для NHT в каталоге указана стандартная точность по люфту
3 угловые минуты.
Для одноступенчатого исполнения используются передаточные
отношения в диапазоне i = 4–10.
Для двухступенчатого исполнения доступны более высокие
передаточные отношения.
Да. При подборе учитываются размеры вала двигателя,
присоединительные размеры и параметры привода.
Конструкция предусматривает применение адаптерной втулки
для согласования редуктора с двигателем.
Согласно каталогу, редуктор выполнен как
необслуживаемый — регулярная замена смазки
в течение срока службы не требуется.
NHT допускает установку в различных пространственных
положениях, что упрощает интеграцию редуктора
в оборудование и приводные системы.
Для редукторов NHT в техническом каталоге указана
степень защиты IP65.
В таблице технических характеристик NHT указан
расчётный срок службы 30 000 часов.
Не нашли ответ? Отправьте параметры привода — поможем подобрать NHT
Задать вопрос
→
КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ
Купить планетарный редуктор NHT
Подберём подходящий типоразмер и исполнение NHT под параметры вашего сервомотора, требуемый момент и условия эксплуатации оборудования.
NHT047–NHT255 типоразмеры
1 и 2 ступени варианты исполнения
Подбор под сервомотор согласование привода
Подбор и предложение
Получить предложение на NHT
Укажите параметры двигателя или оборудования — подготовим подходящий вариант.
Купить / подобрать NHT Подбор по параметрам момент, скорость и передаточное отношение
Совместимость с двигателем проверка присоединительных размеров
Коммерческое предложение под конкретную задачу и конфигурацию
Подобрать планетарный редуктор NHT
Укажите известные параметры привода или сервомотора. Поможем определить подходящий типоразмер, передаточное отношение и исполнение NHT.
