Высокая точность
Стандартная точность люфта редуктора NHS составляет 3 угловые минуты.
Прецизионный привод
Прецизионный планетарный редуктор NHS
Высокоточный планетарный редуктор с повышенной нагрузочной способностью выходного узла. Для сервоприводов, систем позиционирования, станков с ЧПУ и промышленной автоматизации.
NHS
Прецизионный планетарный редуктор
Конструкция NHS
Планетарный редуктор NHS для приводов с повышенной нагрузкой
Конструкция NHS сочетает высокую точность позиционирования, высокую жёсткость и повышенную нагрузочную способность выходного узла.
Основная особенность
Повышенная нагрузочная способность выходного вала
В конструкции основного выходного вала применяются конические роликовые подшипники. Такое решение рассчитано на восприятие повышенных радиальных и осевых нагрузок на выходном узле редуктора.
◈
Высокая жёсткость и момент
Высокая жёсткость конструкции и способность передавать высокий крутящий момент являются особенностями исполнения NHS.
↔
Соединение с двигателем
Адаптер-втулка позволяет согласовать соединение редуктора с валом применяемого двигателя.
✓
Не требует обслуживания
В каталоге указано отсутствие необходимости замены смазки в течение срока службы редуктора.
В NHS применяется специальная высоковязкая смазка, устойчивая к разделению.
Подобрать NHS
Преимущества NHS
Преимущества планетарного редуктора NHS
Конструктивные особенности NHS ориентированы на точную передачу движения, высокую жёсткость и работу выходного узла при повышенных нагрузках.
01
◎
Высокая нагрузочная способность
Основной выходной вал опирается на конические роликовые подшипники, рассчитанные на восприятие радиальных и осевых нагрузок.
02
⌖
Высокая точность
Стандартная точность люфта NHS составляет 3 угловые минуты, что позволяет применять редуктор в точных приводных системах.
03
◈
Высокая жёсткость и момент
Конструкция обеспечивает высокую жёсткость и рассчитана на передачу высокого крутящего момента.
04
↔
Адаптация к двигателю
Соединение через адаптер-втулку позволяет согласовать редуктор с валом используемого двигателя.
05
≋
Высоковязкая смазка
В редукторе используется специальная высоковязкая смазка с устойчивостью к разделению.
06
✓
Необслуживаемое исполнение
В течение срока службы редуктора замена смазки не требуется.
Подбор NHS под параметры привода
Подберём типоразмер и передаточное отношение исходя из параметров двигателя и нагрузки.
Технические данные
Технические характеристики NHS
Выберите исполнение NHS, чтобы посмотреть допустимые скорости, жёсткость, нагрузки, массу и уровень шума для конкретного типоразмера редуктора.
≤ 3′
микролюфт
20 000 ч
срок службы
IP65
степень защиты
−10…+90 °C
рабочая температура
3×
аварийный момент от номинального
NHS042
Прецизионный планетарный редуктор NHS
Люфт ≤ 3′
Номинальная входная скорость
5000
об/мин
Максимальная входная скорость
10000
об/мин
Крутильная жёсткость
3
Н·м/arcmin
Макс. радиальная нагрузка
600
Н
Макс. осевая нагрузка
310
Н
Масса — 1 ступень
0.6
кг
Масса — 2 ступени
0.8
кг
Шум при n₁ = 3000 об/мин
≤56
дБ(A)
Смазка
Синтетическая
Монтаж
В любом положении
Степень защиты
IP65
Рабочая температура
−10…+90 °C
КПД редуктора NHS
Значения приведены отдельно для одноступенчатого и двухступенчатого исполнения.
≥97%
1 ступень
≥94%
2 ступени
Нужен подбор конкретного NHS? Укажите модель двигателя, момент, скорость или параметры нагрузки.
Подобрать NHS
Чертежи и размеры
Габаритные размеры планетарного редуктора NHS
Чертежи одноступенчатого и двухступенчатого исполнения NHS с обозначением присоединительных и габаритных размеров.

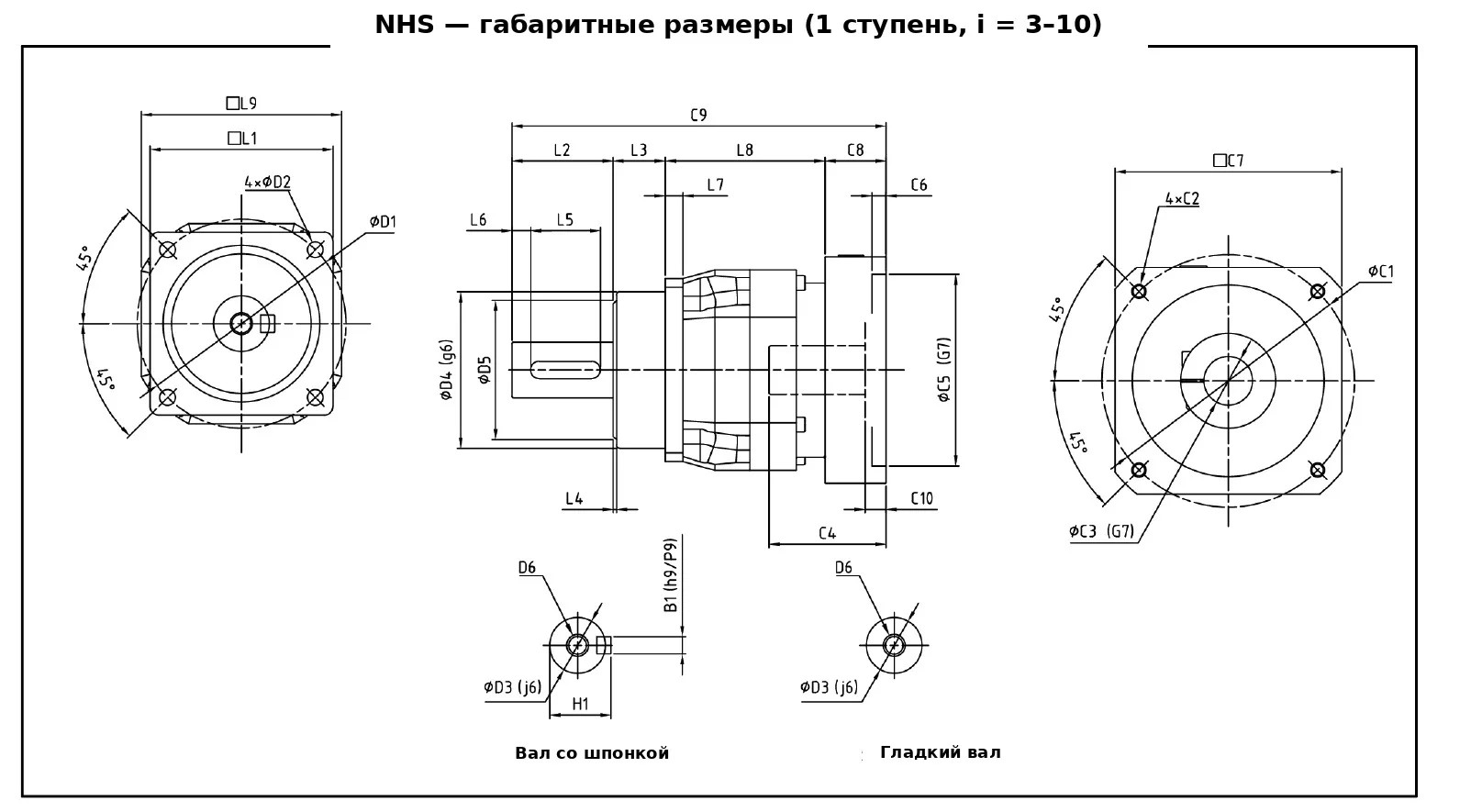

1
Одноступенчатое исполнение
Габаритный чертёж NHS
i = 3–10
Нужны размеры конкретного исполнения? Укажите типоразмер NHS и передаточное отношение — подберём редуктор под параметры привода.
Подобрать редуктор NHS
NHS · 1 ступень · i = 3–10
Размеры по моделям
Присоединительные и габаритные размеры NHS
Выберите количество ступеней и типоразмер редуктора. Таблица автоматически покажет соответствующие размеры согласно габаритным чертежам NHS.
Передаточное отношение i = 3–10
NHS042
Размеры приведены в миллиметрах
1 ступень
Диаметры и резьбы
D1
D2
D3 j6
D4 k6
D5
D6
Продольные размеры
L1
L2
L3
L4
L5
L6
L7
L8
L9
Размеры адаптера двигателя
C1
C2
C3
C4
C5
C6
C7
C8
C9
C10
B1 h9/p9
H1
1
Размеры C1–C10 зависят
от устанавливаемого двигателя.
2
При различии диаметра вала двигателя
и входного диаметра C3 используется втулка.
3
Размер L8 следует уточнять
по фактическому чертежу исполнения.
Нужно проверить совместимость с сервомотором? Передайте параметры двигателя — подберём соответствующее исполнение NHS.
Подобрать NHS
Подбор редуктора
Как подобрать планетарный редуктор NHS
При выборе исполнения NHS необходимо определить требуемый типоразмер, передаточное отношение и параметры соединения с двигателем.
01
Определите типоразмер
Серия NHS представлена несколькими типоразмерами. Выбор выполняется с учётом требуемых нагрузок и параметров приводной системы.
NHS042 NHS060 NHS075 NHS100 NHS140 NHS180
02
Выберите передаточное отношение
Диапазон передаточных отношений зависит от количества ступеней редуктора.
1 ступень · i = 3–10
2 ступени · i = 12–100
03
Проверьте размеры двигателя
Присоединительные размеры адаптера выбираются с учётом установленного двигателя. При необходимости соединение выполняется через соответствующую адаптер-втулку.
04
Сопоставьте нагрузку и скорость
Для выбранного типоразмера необходимо сверить допустимую входную скорость, радиальную и осевую нагрузку, жёсткость и другие рабочие параметры с требованиями приводной системы.
Помощь инженера
Подобрать редуктор
Подберём исполнение NHS под ваш привод
Передайте модель двигателя и известные параметры привода. Это позволит определить подходящий типоразмер, передаточное отношение и присоединительное исполнение редуктора.
Вопросы и ответы
Частые вопросы о планетарных редукторах NHS
Основные технические вопросы, которые возникают при выборе исполнения NHS.
В каталоге представлены основные типоразмеры
NHS042, NHS060, NHS075, NHS100,
NHS140 и NHS180
.
Для двухступенчатых исполнений также
предусмотрены отдельные A-варианты
ряда типоразмеров.
Для одноступенчатого исполнения
используются передаточные отношения
i = 3–10.
Для двухступенчатого исполнения
диапазон составляет
i = 12–100.
Стандартная точность серии NHS —
3 угловые минуты.
Такое исполнение рассчитано
на использование в приводах,
где важна точность передачи движения.
В конструкции основного выходного вала
применяются
конические роликовые подшипники.
Это позволяет выходному узлу воспринимать
радиальные и осевые нагрузки.
Да. Согласно каталогу,
редуктор NHS допускает
монтаж в любом положении.
Согласно конструкции NHS,
замена смазки в течение срока службы
редуктора не требуется
.
В редукторе применяется
высоковязкая смазка,
устойчивая к разделению.
Для соединения с двигателем применяется
адаптер-втулка.
Присоединительное исполнение подбирается
с учётом размеров устанавливаемого двигателя.
Необходимо определить требуемый типоразмер,
передаточное отношение, параметры нагрузки
и входной скорости, а также проверить
присоединительные размеры двигателя.
Если известна модель сервомотора,
её можно указать при запросе подбора NHS.
Не нашли ответ на технический вопрос?
Передайте параметры привода или модель двигателя — поможем определить подходящее исполнение NHS.
Заказ и подбор
Купить планетарный редуктор NHS
Подберём подходящее исполнение NHS по типоразмеру, передаточному отношению, параметрам двигателя и требованиям приводной системы.
Запрос на подбор
Подобрать NHS под вашу задачу
Укажите модель двигателя и известные параметры привода.
Купить / подобрать NHS Подбор конкретного исполнения редуктора
Типоразмеры
NHS042, NHS060, NHS075,
NHS100, NHS140, NHS180
Передаточные отношения
3–10 для 1 ступени,
12–100 для 2 ступеней
Точность
Стандартный люфт 3 угловые минуты
Подбор NHS
Подобрать планетарный редуктор NHS
Укажите известные параметры привода. Если часть характеристик пока неизвестна, соответствующие поля можно оставить пустыми.
NHS042–NHS180
типоразмеры
i = 3–100
передаточные отношения
≤ 3′
люфт
