01
Нулевой люфт
Волновая передача обеспечивает передачу движения без механического люфта, что особенно важно для прецизионного позиционирования.
Серия CSG-2UH

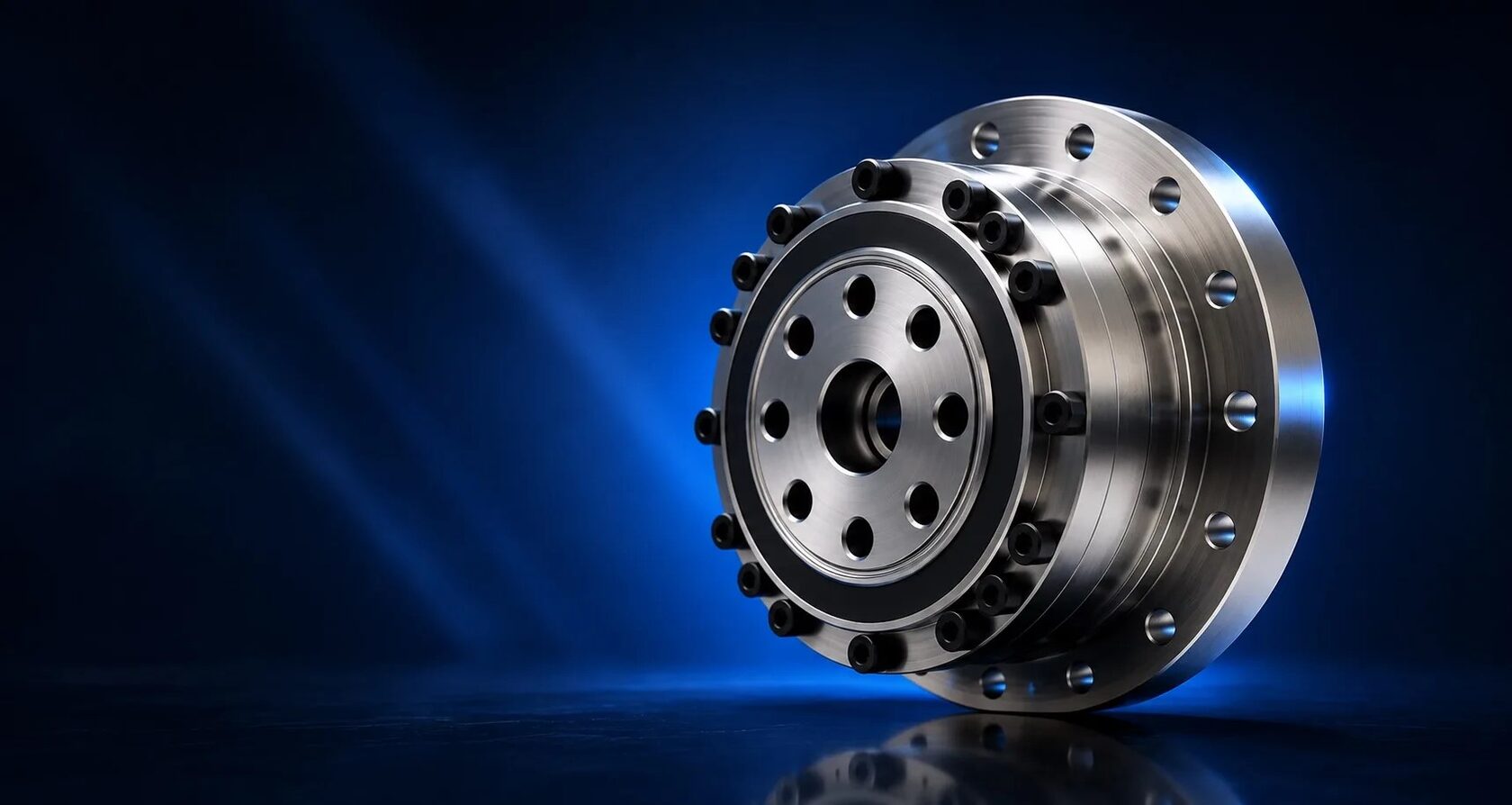

Волновой редуктор CSG-2UH
Высокомоментный волновой редуктор для точных сервоприводов и промышленной автоматизации
CSG-2UH — готовый корпусной волновой редуктор с выходным фланцем и интегрированным прецизионным подшипником. Подберём типоразмер и передаточное отношение под параметры вашего привода.
10 типоразмеров
50–160 передаточные отношения
0 люфт
Zero Backlash
High Torque
Output Flange
Особенности серии
Почему выбирают CSG-2UH
CSG-2UH — корпусной волновой редуктор повышенного момента с интегрированным выходным подшипником. Серия рассчитана на высокоточные приводы с серьёзными требованиями к жёсткости, нагрузке и позиционированию.
02
Высокая крутильная жёсткость
Конструкция серии рассчитана на высокую жёсткость привода и стабильную передачу момента под нагрузкой.
03
Перекрёстно-роликовый подшипник
Интегрированный прецизионный выходной подшипник воспринимает внешние нагрузки и упрощает конструкцию приводного узла.
04
Прямое крепление нагрузки
Выходной фланец позволяет устанавливать нагрузку непосредственно на редуктор, сокращая количество дополнительных деталей.
05
Высокий КПД
Эффективная передача мощности позволяет применять CSG-2UH в высокоточных сервосистемах и промышленной автоматизации.
06
Плавная работа
Конструкция волновой передачи обеспечивает плавность движения, что важно для роботизированных осей и систем позиционирования.
Каталог CSG-2UH
Модели CSG-2UH и технические характеристики
Выберите типоразмер и передаточное отношение. Для каждой модели указаны основные рабочие параметры, масса и доступен габаритный чертёж.
Найдено: 44
Типоразмер
Передаточное отношение
Модель
i
Номин.
момент L10
момент L10
Повторный
пик
пик
Кратковрем.
пик
пик
Обратный
момент
момент
Точность
Масса
Действия
CSG-14-50-2UH
Волновой редуктор CSG-14-50-2UH, передаточное отношение 50:1
50:1
7 Н·м
23 Н·м
46 Н·м
1,8 Н·м
1,5 arc-min
0,52 кг
CSG-14-80-2UH
Волновой редуктор CSG-14-80-2UH, передаточное отношение 80:1
80:1
10 Н·м
30 Н·м
61 Н·м
1,8 Н·м
1,5 arc-min
0,52 кг
CSG-14-100-2UH
Волновой редуктор CSG-14-100-2UH, передаточное отношение 100:1
100:1
10 Н·м
36 Н·м
70 Н·м
2 Н·м
1,5 arc-min
0,52 кг
CSG-17-50-2UH
Волновой редуктор CSG-17-50-2UH, передаточное отношение 50:1
50:1
21 Н·м
44 Н·м
91 Н·м
3,3 Н·м
1,5 arc-min
0,68 кг
CSG-17-80-2UH
Волновой редуктор CSG-17-80-2UH, передаточное отношение 80:1
80:1
29 Н·м
56 Н·м
113 Н·м
3,3 Н·м
1,5 arc-min
0,68 кг
CSG-17-100-2UH
Волновой редуктор CSG-17-100-2UH, передаточное отношение 100:1
100:1
31 Н·м
70 Н·м
143 Н·м
3,6 Н·м
1,5 arc-min
0,68 кг
CSG-17-120-2UH
Волновой редуктор CSG-17-120-2UH, передаточное отношение 120:1
120:1
31 Н·м
70 Н·м
112 Н·м
3,9 Н·м
1,5 arc-min
0,68 кг
CSG-20-50-2UH
Волновой редуктор CSG-20-50-2UH, передаточное отношение 50:1
50:1
33 Н·м
73 Н·м
127 Н·м
5,2 Н·м
1 arc-min
0,98 кг
CSG-20-80-2UH
Волновой редуктор CSG-20-80-2UH, передаточное отношение 80:1
80:1
44 Н·м
96 Н·м
165 Н·м
5,3 Н·м
1 arc-min
0,98 кг
CSG-20-100-2UH
Волновой редуктор CSG-20-100-2UH, передаточное отношение 100:1
100:1
52 Н·м
107 Н·м
191 Н·м
5,6 Н·м
1 arc-min
0,98 кг
CSG-20-120-2UH
Волновой редуктор CSG-20-120-2UH, передаточное отношение 120:1
120:1
52 Н·м
113 Н·м
191 Н·м
6,1 Н·м
1 arc-min
0,98 кг
CSG-20-160-2UH
Волновой редуктор CSG-20-160-2UH, передаточное отношение 160:1
160:1
52 Н·м
120 Н·м
191 Н·м
7 Н·м
1 arc-min
0,98 кг
CSG-25-50-2UH
Волновой редуктор CSG-25-50-2UH, передаточное отношение 50:1
50:1
51 Н·м
127 Н·м
242 Н·м
9,9 Н·м
1 arc-min
1,5 кг
CSG-25-80-2UH
Волновой редуктор CSG-25-80-2UH, передаточное отношение 80:1
80:1
82 Н·м
178 Н·м
332 Н·м
10 Н·м
1 arc-min
1,5 кг
CSG-25-100-2UH
Волновой редуктор CSG-25-100-2UH, передаточное отношение 100:1
100:1
87 Н·м
204 Н·м
369 Н·м
11 Н·м
1 arc-min
1,5 кг
CSG-25-120-2UH
Волновой редуктор CSG-25-120-2UH, передаточное отношение 120:1
120:1
87 Н·м
217 Н·м
395 Н·м
12 Н·м
1 arc-min
1,5 кг
CSG-25-160-2UH
Волновой редуктор CSG-25-160-2UH, передаточное отношение 160:1
160:1
87 Н·м
229 Н·м
408 Н·м
14 Н·м
1 arc-min
1,5 кг
CSG-32-50-2UH
Волновой редуктор CSG-32-50-2UH, передаточное отношение 50:1
50:1
99 Н·м
281 Н·м
497 Н·м
20 Н·м
1 arc-min
3,2 кг
CSG-32-80-2UH
Волновой редуктор CSG-32-80-2UH, передаточное отношение 80:1
80:1
153 Н·м
395 Н·м
738 Н·м
21 Н·м
1 arc-min
3,2 кг
CSG-32-100-2UH
Волновой редуктор CSG-32-100-2UH, передаточное отношение 100:1
100:1
178 Н·м
433 Н·м
841 Н·м
22 Н·м
1 arc-min
3,2 кг
CSG-32-120-2UH
Волновой редуктор CSG-32-120-2UH, передаточное отношение 120:1
120:1
178 Н·м
459 Н·м
892 Н·м
24 Н·м
1 arc-min
3,2 кг
CSG-32-160-2UH
Волновой редуктор CSG-32-160-2UH, передаточное отношение 160:1
160:1
178 Н·м
484 Н·м
892 Н·м
29 Н·м
1 arc-min
3,2 кг
CSG-40-50-2UH
Волновой редуктор CSG-40-50-2UH, передаточное отношение 50:1
50:1
178 Н·м
523 Н·м
892 Н·м
36 Н·м
1 arc-min
5 кг
CSG-40-80-2UH
Волновой редуктор CSG-40-80-2UH, передаточное отношение 80:1
80:1
268 Н·м
675 Н·м
1 270 Н·м
36 Н·м
1 arc-min
5 кг
CSG-40-100-2UH
Волновой редуктор CSG-40-100-2UH, передаточное отношение 100:1
100:1
345 Н·м
738 Н·м
1 400 Н·м
40 Н·м
1 arc-min
5 кг
CSG-40-120-2UH
Волновой редуктор CSG-40-120-2UH, передаточное отношение 120:1
120:1
382 Н·м
802 Н·м
1 530 Н·м
43 Н·м
1 arc-min
5 кг
CSG-40-160-2UH
Волновой редуктор CSG-40-160-2UH, передаточное отношение 160:1
160:1
382 Н·м
841 Н·м
1 530 Н·м
51 Н·м
1 arc-min
5 кг
CSG-45-50-2UH
Волновой редуктор CSG-45-50-2UH, передаточное отношение 50:1
50:1
229 Н·м
650 Н·м
1 235 Н·м
52 Н·м
1 arc-min
7 кг
CSG-45-80-2UH
Волновой редуктор CSG-45-80-2UH, передаточное отношение 80:1
80:1
407 Н·м
918 Н·м
1 651 Н·м
53 Н·м
1 arc-min
7 кг
CSG-45-100-2UH
Волновой редуктор CSG-45-100-2UH, передаточное отношение 100:1
100:1
459 Н·м
982 Н·м
2 041 Н·м
56 Н·м
1 arc-min
7 кг
CSG-45-120-2UH
Волновой редуктор CSG-45-120-2UH, передаточное отношение 120:1
120:1
523 Н·м
1 070 Н·м
2 288 Н·м
61 Н·м
1 arc-min
7 кг
CSG-45-160-2UH
Волновой редуктор CSG-45-160-2UH, передаточное отношение 160:1
160:1
523 Н·м
1 147 Н·м
2 483 Н·м
70 Н·м
1 arc-min
7 кг
CSG-50-80-2UH
Волновой редуктор CSG-50-80-2UH, передаточное отношение 80:1
80:1
484 Н·м
1 223 Н·м
2 418 Н·м
69 Н·м
1 arc-min
8,9 кг
CSG-50-100-2UH
Волновой редуктор CSG-50-100-2UH, передаточное отношение 100:1
100:1
611 Н·м
1 274 Н·м
2 678 Н·м
75 Н·м
1 arc-min
8,9 кг
CSG-50-120-2UH
Волновой редуктор CSG-50-120-2UH, передаточное отношение 120:1
120:1
688 Н·м
1 404 Н·м
2 678 Н·м
80 Н·м
1 arc-min
8,9 кг
CSG-50-160-2UH
Волновой редуктор CSG-50-160-2UH, передаточное отношение 160:1
160:1
688 Н·м
1 534 Н·м
3 185 Н·м
94 Н·м
1 arc-min
8,9 кг
CSG-58-80-2UH
Волновой редуктор CSG-58-80-2UH, передаточное отношение 80:1
80:1
714 Н·м
1 924 Н·м
3 185 Н·м
106 Н·м
1 arc-min
14,6 кг
CSG-58-100-2UH
Волновой редуктор CSG-58-100-2UH, передаточное отношение 100:1
100:1
905 Н·м
2 067 Н·м
4 134 Н·м
121 Н·м
1 arc-min
14,6 кг
CSG-58-120-2UH
Волновой редуктор CSG-58-120-2UH, передаточное отношение 120:1
120:1
969 Н·м
2 236 Н·м
4 329 Н·м
121 Н·м
1 arc-min
14,6 кг
CSG-58-160-2UH
Волновой редуктор CSG-58-160-2UH, передаточное отношение 160:1
160:1
969 Н·м
2 392 Н·м
4 459 Н·м
143 Н·м
1 arc-min
14,6 кг
CSG-65-80-2UH
Волновой редуктор CSG-65-80-2UH, передаточное отношение 80:1
80:1
969 Н·м
2 743 Н·м
4 836 Н·м
154 Н·м
1 arc-min
20,9 кг
CSG-65-100-2UH
Волновой редуктор CSG-65-100-2UH, передаточное отношение 100:1
100:1
1 236 Н·м
2 990 Н·м
6 175 Н·м
165 Н·м
1 arc-min
20,9 кг
CSG-65-120-2UH
Волновой редуктор CSG-65-120-2UH, передаточное отношение 120:1
120:1
1 236 Н·м
3 263 Н·м
6 175 Н·м
176 Н·м
1 arc-min
20,9 кг
CSG-65-160-2UH
Волновой редуктор CSG-65-160-2UH, передаточное отношение 160:1
160:1
1 236 Н·м
3 419 Н·м
6 175 Н·м
198 Н·м
1 arc-min
20,9 кг
Модели не найдены Измените параметры фильтра или поисковый запрос.
Значения крутящего момента приведены в Н·м, масса — в кг. Кнопка «Чертёж» открывает габаритный и присоединительный чертёж соответствующего типоразмера CSG-2UH.
Запрос CSG-2UH
Получить цену и срок поставки CSG-2UH
Если вы уже выбрали модель — укажите её обозначение в заявке. Если точное исполнение пока неизвестно, отправьте исходные параметры привода: крутящий момент, передаточное отношение, ограничения по размерам и условия эксплуатации.
Можно отправить только обозначение модели — остальные параметры уточним при обработке запроса.
