Серия CSF-2UH

Волновой редуктор CSF-2UH

Компактный высокоточный редуктор для робототехники, сервоприводов и систем позиционирования

CSF-2UH — готовый корпусной волновой редуктор с прецизионным перекрёстно-роликовым выходным подшипником и фланцем. Подберём исполнение по моменту, передаточному отношению, габаритам и требованиям вашего привода.

Смотреть модели ↓ Запросить цену →

10 типоразмеров

30:1–160:1 передаточные отношения

0 механический люфт

до 2600 Н·м пиковый момент

Нулевой люфт

Высокая точность

Выходной фланец

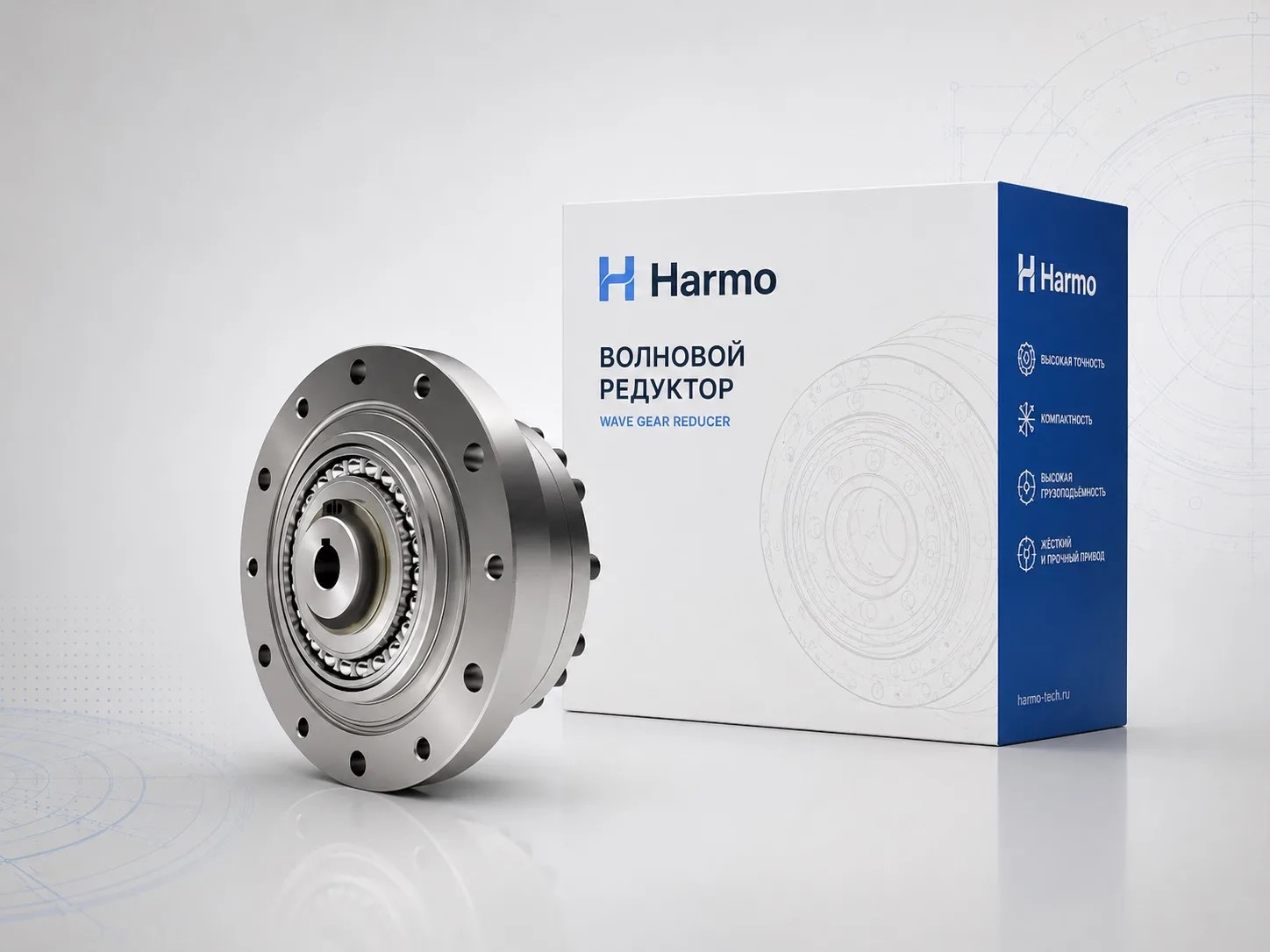

Волновой редуктор CSF-2UH

CSF-2UH относится к классу прецизионных волновых редукторов и предназначен для передачи движения от сервопривода с одновременным снижением скорости и увеличением выходного крутящего момента.
Основные преимущества серии CSF-2UH: практически нулевой люфт; высокая точность позиционирования; высокая торсионная жесткость; высокая нагрузочная способность выходного подшипника; компактная конструкция; широкий выбор типоразмеров; передаточные отношения от 30:1 до 160:1; возможность выбора редуктора под различные требования по крутящему моменту и скорости.

Каталог CSF-2UH

Волновые редукторы CSF-2UH

Выберите модель по типоразмеру и передаточному отношению. Для каждой позиции доступны основные технические характеристики, габаритный чертёж и запрос цены.

Найдено моделей: 55

CSF-2UH · технические характеристики и чертежи

Модель	i	Номинальный момент	Повторный пик	Кратковрем. пик	Обратный момент	Точность	Масса	Действия
CSF-14-30-2UH Волновой редуктор CSF-14-30-2UH	1:30	4 Н·м	9 Н·м	17 Н·м	2.4 Н·м	2 arc-min	0.52 кг	Запросить цену
CSF-14-50-2UH Волновой редуктор CSF-14-50-2UH	1:50	5.4 Н·м	18 Н·м	35 Н·м	1.6 Н·м	1.5 arc-min	0.52 кг	Запросить цену
CSF-14-80-2UH Волновой редуктор CSF-14-80-2UH	1:80	7.8 Н·м	23 Н·м	47 Н·м	1.6 Н·м	1.5 arc-min	0.52 кг	Запросить цену
CSF-14-100-2UH Волновой редуктор CSF-14-100-2UH	1:100	7.8 Н·м	28 Н·м	54 Н·м	1.8 Н·м	1.5 arc-min	0.52 кг	Запросить цену
CSF-17-30-2UH Волновой редуктор CSF-17-30-2UH	1:30	8.8 Н·м	16 Н·м	30 Н·м	3.8 Н·м	1.5 arc-min	0.68 кг	Запросить цену
CSF-17-50-2UH Волновой редуктор CSF-17-50-2UH	1:50	16 Н·м	34 Н·м	70 Н·м	3 Н·м	1.5 arc-min	0.68 кг	Запросить цену
CSF-17-80-2UH Волновой редуктор CSF-17-80-2UH	1:80	22 Н·м	43 Н·м	87 Н·м	3 Н·м	1.5 arc-min	0.68 кг	Запросить цену
CSF-17-100-2UH Волновой редуктор CSF-17-100-2UH	1:100	24 Н·м	54 Н·м	108 Н·м	3.3 Н·м	1.5 arc-min	0.68 кг	Запросить цену
CSF-17-120-2UH Волновой редуктор CSF-17-120-2UH	1:120	24 Н·м	54 Н·м	86 Н·м	3.5 Н·м	1.5 arc-min	0.68 кг	Запросить цену
CSF-20-30-2UH Волновой редуктор CSF-20-30-2UH	1:30	15 Н·м	27 Н·м	50 Н·м	6.2 Н·м	1.5 arc-min	0.98 кг	Запросить цену
CSF-20-50-2UH Волновой редуктор CSF-20-50-2UH	1:50	25 Н·м	56 Н·м	98 Н·м	4.7 Н·м	1 arc-min	0.98 кг	Запросить цену
CSF-20-80-2UH Волновой редуктор CSF-20-80-2UH	1:80	34 Н·м	74 Н·м	127 Н·м	4.8 Н·м	1 arc-min	0.98 кг	Запросить цену
CSF-20-100-2UH Волновой редуктор CSF-20-100-2UH	1:100	40 Н·м	82 Н·м	147 Н·м	5.1 Н·м	1 arc-min	0.98 кг	Запросить цену
CSF-20-120-2UH Волновой редуктор CSF-20-120-2UH	1:120	40 Н·м	87 Н·м	147 Н·м	5.5 Н·м	1 arc-min	0.98 кг	Запросить цену
CSF-20-160-2UH Волновой редуктор CSF-20-160-2UH	1:160	40 Н·м	92 Н·м	147 Н·м	6.4 Н·м	1 arc-min	0.98 кг	Запросить цену
CSF-25-30-2UH Волновой редуктор CSF-25-30-2UH	1:30	27 Н·м	50 Н·м	95 Н·м	11 Н·м	1.5 arc-min	1.5 кг	Запросить цену
CSF-25-50-2UH Волновой редуктор CSF-25-50-2UH	1:50	39 Н·м	98 Н·м	186 Н·м	9 Н·м	1 arc-min	1.5 кг	Запросить цену
CSF-25-80-2UH Волновой редуктор CSF-25-80-2UH	1:80	63 Н·м	137 Н·м	255 Н·м	9.1 Н·м	1 arc-min	1.5 кг	Запросить цену
CSF-25-100-2UH Волновой редуктор CSF-25-100-2UH	1:100	67 Н·м	157 Н·м	284 Н·м	9.8 Н·м	1 arc-min	1.5 кг	Запросить цену
CSF-25-120-2UH Волновой редуктор CSF-25-120-2UH	1:120	67 Н·м	167 Н·м	304 Н·м	11 Н·м	1 arc-min	1.5 кг	Запросить цену
CSF-25-160-2UH Волновой редуктор CSF-25-160-2UH	1:160	67 Н·м	176 Н·м	314 Н·м	13 Н·м	1 arc-min	1.5 кг	Запросить цену
CSF-32-30-2UH Волновой редуктор CSF-32-30-2UH	1:30	54 Н·м	100 Н·м	200 Н·м	21 Н·м	1.5 arc-min	2.9 кг	Запросить цену
CSF-32-50-2UH Волновой редуктор CSF-32-50-2UH	1:50	79 Н·м	170 Н·м	330 Н·м	17 Н·м	1 arc-min	2.9 кг	Запросить цену
CSF-32-80-2UH Волновой редуктор CSF-32-80-2UH	1:80	125 Н·м	260 Н·м	490 Н·м	17 Н·м	1 arc-min	2.9 кг	Запросить цену
CSF-32-100-2UH Волновой редуктор CSF-32-100-2UH	1:100	132 Н·м	290 Н·м	540 Н·м	18 Н·м	1 arc-min	2.9 кг	Запросить цену
CSF-32-120-2UH Волновой редуктор CSF-32-120-2UH	1:120	132 Н·м	310 Н·м	560 Н·м	20 Н·м	1 arc-min	2.9 кг	Запросить цену
CSF-32-160-2UH Волновой редуктор CSF-32-160-2UH	1:160	132 Н·м	330 Н·м	580 Н·м	23 Н·м	1 arc-min	2.9 кг	Запросить цену
CSF-40-30-2UH Волновой редуктор CSF-40-30-2UH	1:30	96 Н·м	180 Н·м	350 Н·м	38 Н·м	1.5 arc-min	5.1 кг	Запросить цену
CSF-40-50-2UH Волновой редуктор CSF-40-50-2UH	1:50	137 Н·м	300 Н·м	580 Н·м	30 Н·м	1 arc-min	5.1 кг	Запросить цену
CSF-40-80-2UH Волновой редуктор CSF-40-80-2UH	1:80	219 Н·м	470 Н·м	900 Н·м	31 Н·м	1 arc-min	5.1 кг	Запросить цену
CSF-40-100-2UH Волновой редуктор CSF-40-100-2UH	1:100	230 Н·м	510 Н·м	960 Н·м	33 Н·м	1 arc-min	5.1 кг	Запросить цену
CSF-40-120-2UH Волновой редуктор CSF-40-120-2UH	1:120	230 Н·м	540 Н·м	990 Н·м	36 Н·м	1 arc-min	5.1 кг	Запросить цену
CSF-40-160-2UH Волновой редуктор CSF-40-160-2UH	1:160	230 Н·м	570 Н·м	1020 Н·м	41 Н·м	1 arc-min	5.1 кг	Запросить цену
CSF-45-30-2UH Волновой редуктор CSF-45-30-2UH	1:30	137 Н·м	260 Н·м	500 Н·м	55 Н·м	1.5 arc-min	7.1 кг	Запросить цену
CSF-45-50-2UH Волновой редуктор CSF-45-50-2UH	1:50	194 Н·м	420 Н·м	800 Н·м	44 Н·м	1 arc-min	7.1 кг	Запросить цену
CSF-45-80-2UH Волновой редуктор CSF-45-80-2UH	1:80	310 Н·м	660 Н·м	1260 Н·м	45 Н·м	1 arc-min	7.1 кг	Запросить цену
CSF-45-100-2UH Волновой редуктор CSF-45-100-2UH	1:100	327 Н·м	710 Н·м	1330 Н·м	48 Н·м	1 arc-min	7.1 кг	Запросить цену
CSF-45-120-2UH Волновой редуктор CSF-45-120-2UH	1:120	327 Н·м	750 Н·м	1380 Н·м	52 Н·м	1 arc-min	7.1 кг	Запросить цену
CSF-45-160-2UH Волновой редуктор CSF-45-160-2UH	1:160	327 Н·м	790 Н·м	1420 Н·м	59 Н·м	1 arc-min	7.1 кг	Запросить цену
CSF-50-30-2UH Волновой редуктор CSF-50-30-2UH	1:30	203 Н·м	390 Н·м	750 Н·м	78 Н·м	1.5 arc-min	9.2 кг	Запросить цену
CSF-50-50-2UH Волновой редуктор CSF-50-50-2UH	1:50	286 Н·м	620 Н·м	1180 Н·м	62 Н·м	1 arc-min	9.2 кг	Запросить цену
CSF-50-80-2UH Волновой редуктор CSF-50-80-2UH	1:80	458 Н·м	980 Н·м	1870 Н·м	64 Н·м	1 arc-min	9.2 кг	Запросить цену
CSF-50-100-2UH Волновой редуктор CSF-50-100-2UH	1:100	482 Н·м	1060 Н·м	1980 Н·м	68 Н·м	1 arc-min	9.2 кг	Запросить цену
CSF-50-120-2UH Волновой редуктор CSF-50-120-2UH	1:120	482 Н·м	1120 Н·м	2050 Н·м	74 Н·м	1 arc-min	9.2 кг	Запросить цену
CSF-50-160-2UH Волновой редуктор CSF-50-160-2UH	1:160	482 Н·м	1170 Н·м	2120 Н·м	83 Н·м	1 arc-min	9.2 кг	Запросить цену
CSF-58-50-2UH Волновой редуктор CSF-58-50-2UH	1:50	443 Н·м	1030 Н·м	2000 Н·м	100 Н·м	1 arc-min	14.6 кг	Запросить цену
CSF-58-80-2UH Волновой редуктор CSF-58-80-2UH	1:80	709 Н·м	1600 Н·м	3100 Н·м	103 Н·м	1 arc-min	14.6 кг	Запросить цену
CSF-58-100-2UH Волновой редуктор CSF-58-100-2UH	1:100	745 Н·м	1720 Н·м	3330 Н·м	110 Н·м	1 arc-min	14.6 кг	Запросить цену
CSF-58-120-2UH Волновой редуктор CSF-58-120-2UH	1:120	745 Н·м	1720 Н·м	3330 Н·м	110 Н·м	1 arc-min	14.6 кг	Запросить цену
CSF-58-160-2UH Волновой редуктор CSF-58-160-2UH	1:160	745 Н·м	1840 Н·м	3430 Н·м	130 Н·м	1 arc-min	14.6 кг	Запросить цену
CSF-65-50-2UH Волновой редуктор CSF-65-50-2UH	1:50	490 Н·м	1420 Н·м	2830 Н·м	130 Н·м	1 arc-min	20.9 кг	Запросить цену
CSF-65-80-2UH Волновой редуктор CSF-65-80-2UH	1:80	745 Н·м	2110 Н·м	3720 Н·м	140 Н·м	1 arc-min	20.9 кг	Запросить цену
CSF-65-100-2UH Волновой редуктор CSF-65-100-2UH	1:100	951 Н·м	2300 Н·м	4750 Н·м	150 Н·м	1 arc-min	20.9 кг	Запросить цену
CSF-65-120-2UH Волновой редуктор CSF-65-120-2UH	1:120	951 Н·м	2510 Н·м	4750 Н·м	160 Н·м	1 arc-min	20.9 кг	Запросить цену
CSF-65-160-2UH Волновой редуктор CSF-65-160-2UH	1:160	951 Н·м	2630 Н·м	4750 Н·м	180 Н·м	1 arc-min	20.9 кг	Запросить цену

Модели не найдены Измените поисковый запрос или параметры фильтра.

i

Примечание: технические характеристики сохранены из текущего каталога CSF-2UH. Кнопка «Чертёж» открывает изображение соответствующего типоразмера без перехода на другую страницу.
