Высокоточный планетарный редуктор для построения компактных и точных приводных систем.
Серия NHL разработана для приводных систем, где важны точность позиционирования, высокая жёсткость передачи и стабильная работа редуктора.
В конструкции NHL применяются косозубые шестерни, способствующие снижению вибрации и шума. Планетарный механизм рассчитан на точную передачу движения и работу в составе сервопривода.
Косозубое зацепление способствует снижению вибрации и шума при работе передачи.
Стандартная точность люфта составляет 3 угловые минуты, что позволяет применять NHL в точных приводах.
Безсепараторные игольчатые подшипники применяются для повышения жёсткости и передаваемого момента.
Соединение через адаптерную втулку расширяет возможности сопряжения редуктора с электродвигателем.
В каталоге для NHL указана необслуживаемая конструкция: замена смазки в течение срока службы редуктора не требуется.
Основные параметры прецизионных планетарных редукторов NHL. Значения зависят от выбранного типоразмера и передаточного отношения.
| Параметр | NHL050 | NHL070 | NHL090 | NHL120 | NHL155 | NHL205 | NHL235 |
|---|---|---|---|---|---|---|---|
| Номинальная входная скорость, об/мин | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| Максимальная входная скорость, об/мин | 10000 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| Угловой люфт, угл. мин | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 |
| Крутильная жёсткость, Н·м/угл. мин | 3 | 7 | 14 | 25 | 50 | 145 | 225 |
| Макс. радиальная нагрузка, Н | 700 | 1370 | 2980 | 6095 | 8450 | 13040 | 8690 |
| Макс. осевая нагрузка, Н | 385 | 760 | 1620 | 3345 | 4690 | 7200 | 5390 |
| Масса, 1 ступень, кг | 0.6 | 1.3 | 3.3 | 6.9 | 13 | 31 | 53 |
| Масса, 2 ступени, кг | 0.9 | 1.6 | 4.7 | 8.7 | 17 | 35 | 66 |
| Уровень шума, dB(A) | ≤56 | ≤58 | ≤60 | ≤63 | ≤65 | ≤67 | ≤70 |
КПД
≥97% — 1 ступень
≥94% — 2 ступени
Рабочая температура
−10…+90 °C
Степень защиты
IP65
Смазка
Синтетическая
Монтаж
В любом положении
Аварийный момент
3 × номинального момента
Подберём типоразмер и передаточное отношение под параметры вашего привода.
Выберите ступень, типоразмер и передаточное отношение. Блок покажет номинальный выходной момент редуктора NHL по данным каталога.
| Передаточное отношение | Номинальный момент |
|---|

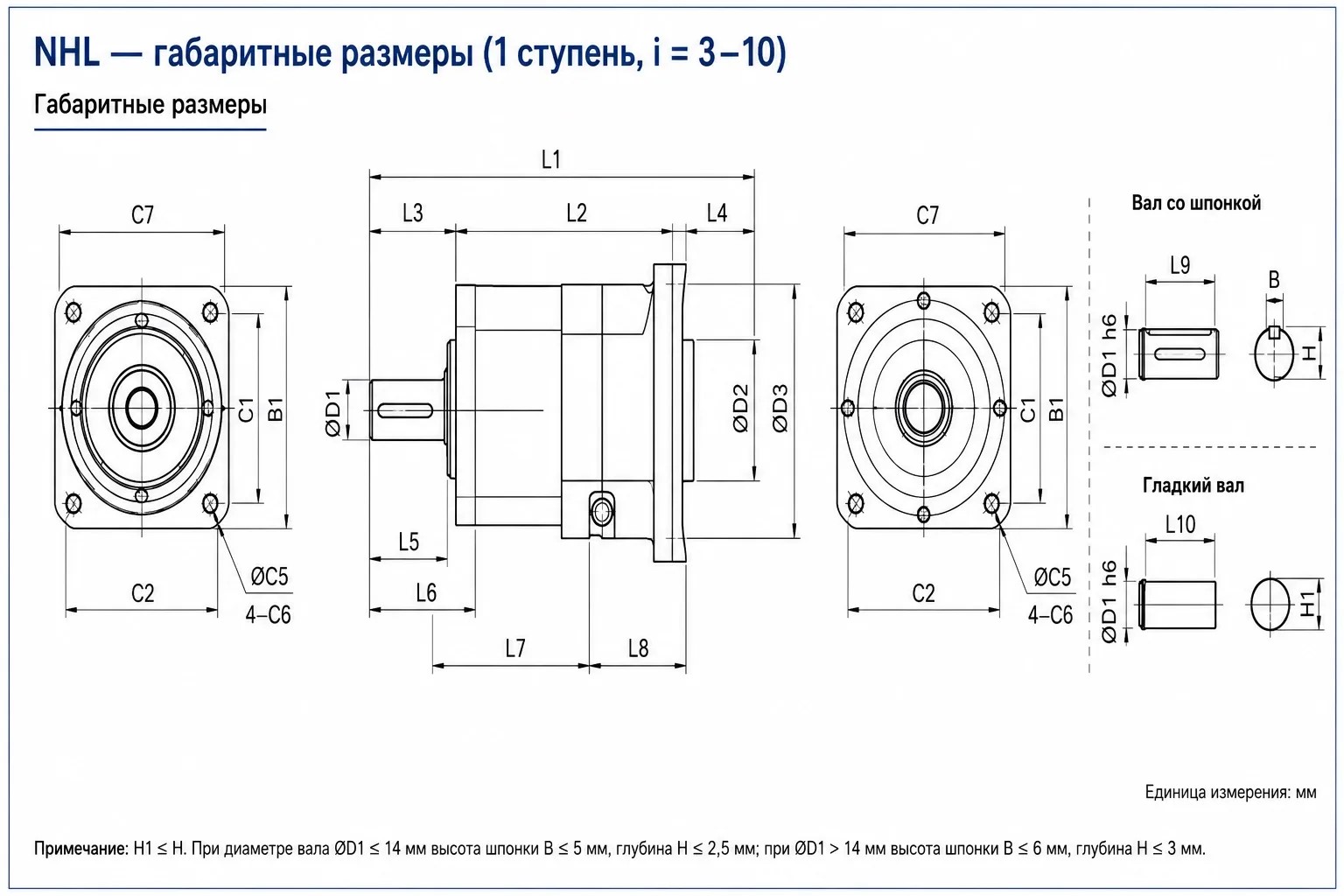

Переключайтесь между одноступенчатым и двухступенчатым исполнением NHL. Чертёж можно открыть в увеличенном виде для удобного просмотра размерных обозначений.
