Низкий люфт
Конструкция планетарной передачи NHB рассчитана на минимизацию люфта, что особенно важно для сервоприводов, позиционирования и точного управления движением.
Прецизионный привод
Прецизионный
планетарный
редуктор NHB
Высокоточный планетарный редуктор для сервоприводов, систем позиционирования, станков с ЧПУ и промышленной автоматизации. Подбор редуктора NHB под параметры двигателя и требования вашего оборудования.
Для сервоприводов
Высокая точность
Низкий люфт
Компактная конструкция
NHB
Прецизионный
планетарный редуктор
планетарный редуктор
Точная передача движения
Планетарный редуктор NHB для точных приводных систем
NHB — прецизионный планетарный редуктор, разработанный для совместной работы с сервоприводами и механизмами, где важны точность позиционирования, плавность движения и стабильная передача крутящего момента.
NHB
Косозубая планетарная передача для плавной и точной работы
В механизме редуктора используется косозубое зацепление. Увеличенная площадь одновременного контакта зубьев способствует более плавной передаче нагрузки, снижению шума и стабильной работе привода. Такая конструкция особенно востребована в сервосистемах и оборудовании с точным позиционированием.
01
Для сервомоторов
Модульная конструкция входного фланца позволяет адаптировать редуктор под различные типы и исполнения сервомоторов.
02
Точная передача
Цанговое соединение входного вала помогает обеспечить соосность соединения двигателя и редуктора и стабильную передачу движения при высокой скорости вращения.
03
Для промышленной автоматизации
NHB подходит для приводов станков, систем позиционирования, робототехнических механизмов и другого оборудования, где требуется точное управление движением.
Нужен редуктор под конкретный сервопривод?
Подберём исполнение NHB с учётом двигателя,
режима работы и требований вашего механизма.
Подобрать NHB
→
Преимущества
Преимущества планетарного редуктора NHB
Конструкция NHB ориентирована на точную и стабильную передачу движения в сервоприводных системах, промышленном оборудовании и механизмах автоматизации.
02
Косозубое зацепление
Косозубая геометрия передачи обеспечивает более плавное взаимодействие зубьев и способствует стабильной работе редуктора при передаче нагрузки.
03
Плавная и малошумная работа
Высокая степень перекрытия зубьев снижает ударность их взаимодействия, благодаря чему привод работает плавнее и с меньшим уровнем шума.
04
Удобная интеграция с сервомотором
Модульная конструкция соединительного фланца и входного вала позволяет адаптировать NHB под различные исполнения сервомоторов.
05
Редуктор для точной промышленной автоматизации
NHB можно применять в приводных системах, где требуется сочетание точности, плавности движения и надёжной передачи крутящего момента: в станках с ЧПУ, робототехнике, автоматизированных механизмах и системах позиционирования.
Модельный ряд NHB
Технические характеристики планетарных редукторов NHB
Серия включает семь типоразмеров для приводов различной мощности. Конкретное исполнение выбирается по требуемому крутящему моменту, передаточному отношению, скорости и характеристикам сервомотора.
Типоразмеры
042–220
Передаточные отношения
3–100
Точность
до 3′
| Модель |
Передаточное отношение |
Номинальная входная скорость |
Максимальная входная скорость |
Крутильная жёсткость |
|---|---|---|---|---|
|
NHB042
| 3–100 | 5000 об/мин | 10000 об/мин | 3,2 Н·м/arcmin |
|
NHB060
| 3–100 | 5000 об/мин | 10000 об/мин | 8 Н·м/arcmin |
|
NHB090
| 3–100 | 4000 об/мин | 8000 об/мин | 14 Н·м/arcmin |
|
NHB115
| 3–100 | 4000 об/мин | 8000 об/мин | 27 Н·м/arcmin |
|
NHB142
| 3–100 | 3000 об/мин | 6000 об/мин | 52 Н·м/arcmin |
|
NHB180
| 3–100 | 3000 об/мин | 6000 об/мин | 148 Н·м/arcmin |
|
NHB220
| 3–100 | 2000 об/мин | 4000 об/мин | 305 Н·м/arcmin |
Какой типоразмер NHB нужен вашему приводу?
Для точного подбора необходимо учитывать крутящий момент, передаточное отношение, скорость вращения, нагрузку и параметры устанавливаемого сервомотора.
Performance data
Крутящий момент планетарного редуктора NHB
Номинальный выходной момент зависит от типоразмера редуктора и выбранного передаточного отношения. Переключите количество ступеней, чтобы посмотреть значения для нужного исполнения.
Номинальный выходной момент, Н·м
Данные для серии NHB согласно каталогу.
| i | NHB042 | NHB060 | NHB090 | NHB115 | NHB142 | NHB180 | NHB220 |
|---|---|---|---|---|---|---|---|
| 3 | 19 | 54 | 125 | 205 | 340 | 580 | 1130 |
| 4 | 18 | 49 | 135 | 285 | 540 | 1040 | 1650 |
| 5 | 21 | 59 | 155 | 325 | 640 | 1190 | 1900 |
| 6 | 19 | 54 | 145 | 305 | 590 | 1090 | 1850 |
| 7 | 18 | 49 | 135 | 295 | 540 | 1090 | 1750 |
| 8 | 16 | 44 | 115 | 255 | 490 | 990 | 1650 |
| 9 | 13 | 39 | 95 | 225 | 440 | 890 | 1450 |
| 10 | 13 | 39 | 95 | 225 | 440 | 890 | 1450 |
| i | NHB042 | NHB060 | NHB090 | NHB115 | NHB142 | NHB180 | NHB220 |
|---|---|---|---|---|---|---|---|
| 12 | 18 | 49 | 135 | 285 | 540 | 1040 | 1650 |
| 15 | 19 | 54 | 125 | 205 | 340 | 580 | 1130 |
| 16 | 18 | 49 | 135 | 285 | 540 | 1040 | 1650 |
| 20 | 18 | 49 | 135 | 285 | 540 | 1040 | 1650 |
| 25 | 21 | 59 | 155 | 325 | 645 | 1190 | 1900 |
| 28 | 18 | 49 | 135 | 295 | 545 | 1090 | 1750 |
| 30 | 19 | 54 | 145 | 305 | 595 | 1090 | 1850 |
| 32 | 16 | 44 | 115 | 255 | 495 | 990 | 1650 |
| 35 | 18 | 49 | 135 | 295 | 545 | 1090 | 1750 |
| 40 | 16 | 44 | 115 | 255 | 495 | 990 | 1650 |
| 45 | 13 | 39 | 95 | 225 | 445 | 890 | 1450 |
| 50 | 21 | 59 | 155 | 315 | 645 | 1190 | 1900 |
| 60 | 19 | 54 | 145 | 305 | 595 | 1090 | 1850 |
| 70 | 18 | 49 | 135 | 295 | 545 | 1090 | 1750 |
| 80 | 16 | 44 | 115 | 255 | 495 | 990 | 1650 |
| 90 | 13 | 39 | 95 | 225 | 445 | 890 | 1450 |
| 100 | 13 | 39 | 95 | 225 | 445 | 890 | 1450 |
Аварийный момент
3× номинального
Угловой люфт
≤ 3′
КПД
≥ 97% / ≥94%
Степень защиты
IP65
Не уверены, какой момент нужен вашему приводу?
Подберём типоразмер NHB и передаточное отношение по параметрам сервомотора, нагрузке, скорости и режиму работы механизма.
Размеры и монтаж

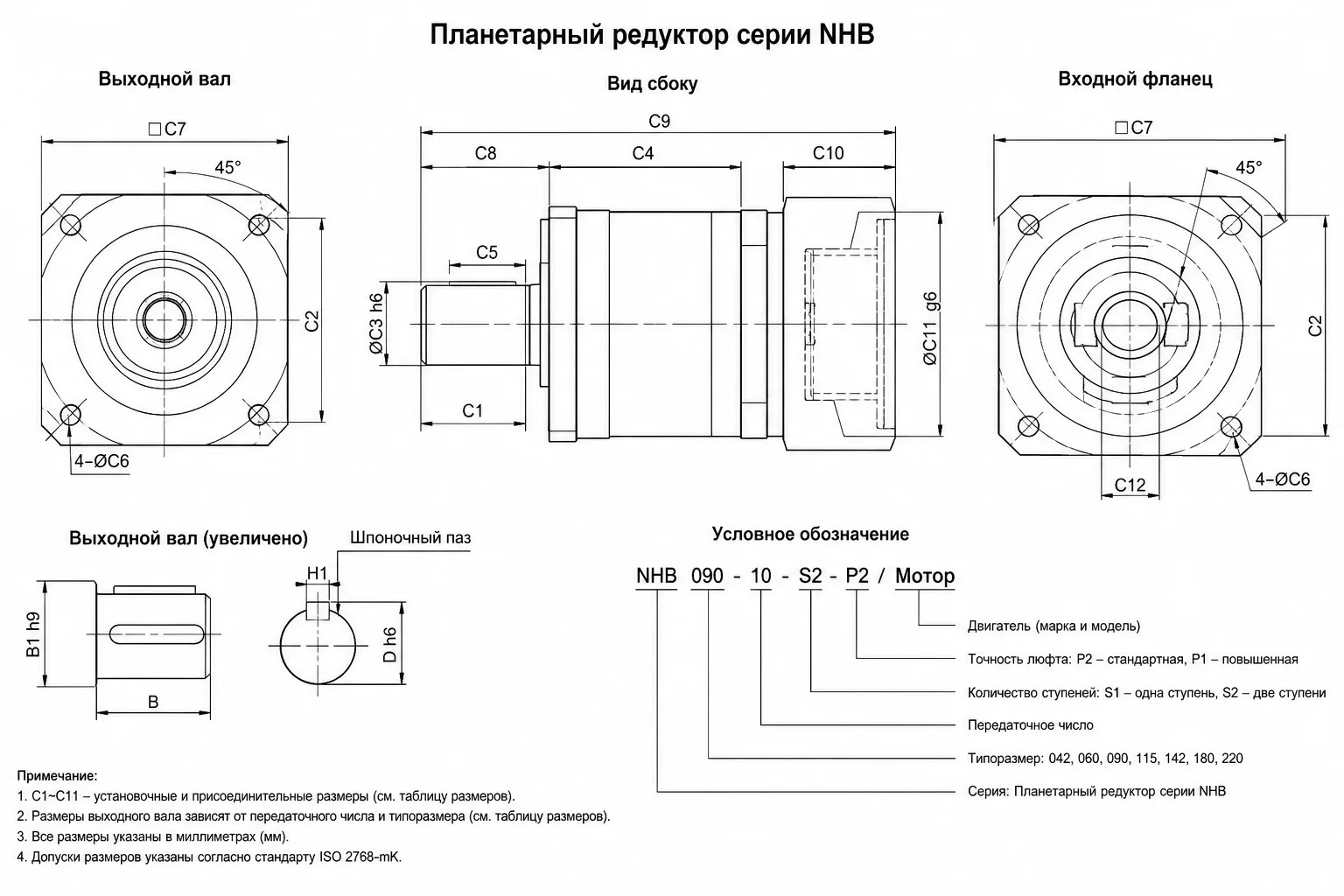

Габаритные размеры редуктора NHB
Выберите исполнение редуктора, чтобы посмотреть соответствующий габаритный чертёж и присоединительные размеры.
Увеличить
NHB042
NHB060
NHB090
NHB115
NHB142
NHB180
NHB220
1 ступень:
передаточные отношения 3–10.
Конкретные размеры определяются
выбранным типоразмером и двигателем.
Подобрать NHB
Таблица размеров
Размеры выбранного NHB
Выберите количество ступеней и типоразмер. Ниже отобразятся соответствующие габаритные и присоединительные размеры.
Выберите типоразмер
NHB042
Одноступенчатое исполнение
i = 3–10
Выходная часть
мм
D1
D2
D3 (j6)
D4 (g6)
Основные длины
мм
L1
L2
L8
C9
Присоединение
размер
D6
C1
C2
B1
Важно: размеры корпуса C1–C10 зависят от установленного двигателя. Если диаметр вала двигателя отличается, используется переходная втулка.
Подобрать по размерам
Области применения
Где применяется планетарный редуктор NHB
Прецизионный планетарный редуктор NHB подходит для приводных систем, где требуется точное позиционирование, высокая жёсткость и стабильная передача крутящего момента.
01
↻
Сервоприводы
Используется совместно с сервомоторами в точных приводных механизмах и системах управления движением.
02
⌖
Системы позиционирования
Подходит для механизмов, где важны повторяемость движения и минимальная погрешность позиционирования.
03
⚙
Станки с ЧПУ
Применяется в приводах подачи, поворотных механизмах и других координатных узлах станочного оборудования.
04
◈
Робототехника
Может использоваться в приводах манипуляторов, роботизированных модулей и вспомогательных осях движения.
✦
Промышленная автоматизация
NHB можно применять в автоматизированных линиях, упаковочном и технологическом оборудовании, системах перемещения, индексирующих механизмах и других приводах, где требуется сочетание точности, компактности и высокого момента.
Подбор редуктора
Как подобрать планетарный редуктор NHB
Для корректного подбора необходимо учитывать параметры двигателя, требуемый крутящий момент, передаточное отношение и режим работы механизма.
01
Определите крутящий момент
Рассчитайте требуемый рабочий момент на выходном валу с учётом нагрузки, ускорений и режима работы механизма.
Основной параметр для выбора типоразмера
02
Выберите передаточное отношение
Передаточное отношение определяет, насколько будет снижена скорость двигателя и увеличен выходной крутящий момент.
NHB: i = 3–100
03
Проверьте скорость вращения
Частота вращения двигателя должна соответствовать допустимой входной скорости выбранного типоразмера NHB.
Учитывается номинальная и максимальная скорость
04
Проверьте совместимость с мотором
Сопоставьте диаметр вала, присоединительный фланец и размеры сервомотора с выбранным исполнением редуктора.
Подбор адаптации под конкретный сервомотор
Не хотите подбирать редуктор самостоятельно?
Передайте нам модель сервомотора, требуемый момент, скорость и условия работы. Подберём подходящий типоразмер и исполнение NHB.
Вопросы и ответы
Частые вопросы о редукторе NHB
Основная информация по выбору, характеристикам и интеграции прецизионного планетарного редуктора NHB.
Для NHB в каталоге указана
точность люфта не более 3 угловых минут
как для одноступенчатого, так и для
двухступенчатого исполнения.
Это позволяет использовать редуктор
в точных приводных и позиционирующих системах.
Для одноступенчатого исполнения
используются передаточные отношения
i = 3–10.
Для двухступенчатого исполнения —
i = 12–100.
Конкретное отношение выбирается исходя
из требуемой скорости и выходного момента.
Да. NHB рассчитан на интеграцию
с сервомоторами. При подборе учитываются
диаметр вала двигателя, присоединительный
фланец и геометрические размеры.
При необходимости применяется
соответствующая переходная втулка.
Основной модельный ряд включает
NHB042, NHB060, NHB090,
NHB115, NHB142, NHB180 и NHB220
.
Для ряда двухступенчатых исполнений
также предусмотрены варианты с индексом A.
Для одноступенчатого исполнения
заявлен КПД не менее 97%,
для двухступенчатого —
не менее 94%.
Фактические рабочие условия также зависят
от нагрузки, скорости и режима эксплуатации.
Да. Для NHB допускается
монтаж в различных пространственных положениях.
В каталоге также указано исполнение
с защитой корпуса IP65.
Для подбора желательно знать модель двигателя,
номинальный и пиковый момент,
скорость вращения, требуемое передаточное
отношение и характер нагрузки.
По этим данным можно определить
подходящий типоразмер и исполнение NHB.
Остались вопросы по NHB?
Отправьте параметры двигателя или описание механизма — поможем определить подходящий типоразмер и передаточное отношение.
Подбор и заказ
Купить планетарный редуктор NHB
Подберём подходящий типоразмер, передаточное отношение и исполнение NHB под ваш сервомотор и параметры механизма. Для предварительного подбора достаточно основных данных привода.
Подбор типоразмера
Проверка совместимости
Подбор передаточного отношения
Расчёт по нагрузке
Для расчёта
Что достаточно прислать
Если часть параметров неизвестна, отправьте модель сервомотора или имеющиеся данные по оборудованию.
Сервомотор
модель / шильдик
Крутящий момент
Н·м
Передаточное отношение
i
Скорость вращения
об/мин
Подбор редуктора по параметрам вашего привода
NHB
Купить и подобрать редуктор NHB
Укажите известные параметры привода. Если часть характеристик неизвестна — достаточно модели сервомотора и описания задачи.
042–220
типоразмеры
i = 3–100
передаточные отношения
≤ 3′
люфт
