ФАРМАЦЕВТИЧЕСКОЕ УПАКОВОЧНОЕ ОБОРУДОВАНИЕ

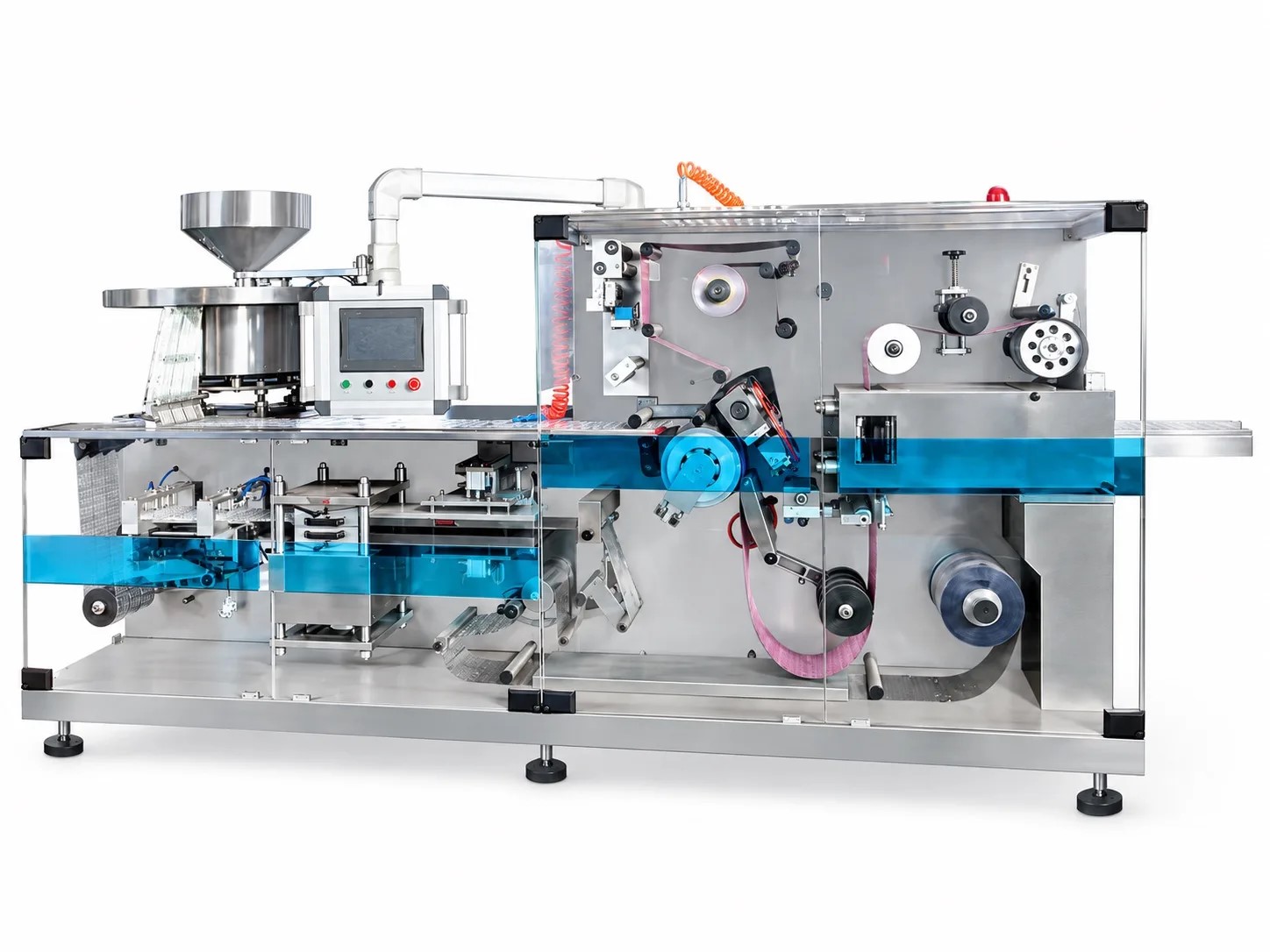

Блистерная упаковочная машина DPH270 для таблеток и капсул

Полностью сервоприводная машина для автоматической упаковки таблеток и капсул в блистеры PVC/PVDC. Высокая производительность, точное формование и промышленное исполнение для фармацевтических производств.

≤150

циклов/мин

270×230

мм зона формования

Full Servo

сервоприводная система

13 кВт

мощность

Получить КП Характеристики

✓ Поставка из Китая

✓ Монтаж и пусконаладка

✓ Техническое сопровождение

DPH270 FULL SERVO

Блистерная упаковочная машина DPH270 для таблеток и капсул

СИСТЕМА FULL SERVO

DPH270 / FULL SERVO

Полностью сервоприводная блистерная упаковочная машина

DPH270 предназначена для автоматической упаковки таблеток, твёрдых и мягких капсул и других дозированных фармацевтических форм в блистеры из PVC и PVDC.

01

Стабильная работа на высокой скорости

Машина выполнена в полностью закрытой конструкции и рассчитана на применение в фармацевтическом производстве. Управление осуществляется через человеко-машинный интерфейс и PLC, а привод основных рабочих узлов построен на сервомоторах.

Система формования обеспечивает стабильную геометрию блистерных ячеек, а роликовый узел герметизации обеспечивает равномерную запайку упаковочного материала.

H

До 150 циклов высечки в минуту Максимальная зона формования 270 × 230 мм

01

Full Servo

Сервоприводная система обеспечивает точное движение рабочих механизмов и удобную настройку оборудования.

02

HMI + PLC

Основные параметры работы и состояние машины контролируются через интерфейс оператора.

03

Автокоррекция PVC

Машина автоматически корректирует положение упаковочного материала в процессе работы.

04

Быстрая смена оснастки

Конструкция форм и механизм позиционирования упрощают демонтаж, установку и переналадку машины.

ТЕХНОЛОГИЯ

Основные рабочие системы DPH270

Управление ключевыми операциями упаковки объединено в единую автоматизированную систему.

01

Сервоподача Точное перемещение упаковочного материала

02

Формование Формирование блистерных ячеек

03

Роликовая запайка Герметизация упаковочного материала

04

Высечка Формирование готовых блистерных пластин

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ

Возможности расширения DPH270

Контроль фотометки

Система совмещения печатной PTP-фольги по регистрационной метке.

Машинное зрение

Онлайн-контроль продукции с возможностью автоматической отбраковки дефектных блистеров.

Нужна комплектация под ваш продукт? Подберём исполнение DPH270 под технологическую задачу

Получить предложение

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические параметры DPH270

Основные рабочие параметры полностью сервоприводной блистерной упаковочной машины DPH270.

Зона формования 270 × 230 мм

Частота высечки ≤150 раз/мин

Мощность 13 кВт

Масса 2500 кг

01

ПАРАМЕТРЫ УПАКОВКИ

Формование и подача

Максимальная глубина формования 12 мм

Скорость перемещения материала ≤ 8,5 м/мин

Частота высечки ≤ 150 раз/мин

Максимальная площадь формования 270 × 230 мм

Максимальный шаг подачи 230 мм

02

МАТЕРИАЛЫ

Упаковочная плёнка

Применяемые материалы PVC, PVDC

Максимальная ширина материала 270 мм

Система позиционирования Автокоррекция PVC

Тип формования Под положительным давлением

Метод герметизации Роликовая запайка

03

ИНЖЕНЕРНЫЕ СРЕДЫ

Воздух и охлаждение

Давление сжатого воздуха ≥ 0,6 МПа

Расход сжатого воздуха 300–600 л/мин

Охлаждающая среда Водопроводная вода

Давление охлаждающей воды 0,1–0,15 МПа

Расход охлаждающей воды 10 л/мин

04

ЭЛЕКТРОПИТАНИЕ

Энергопотребление

Общая установленная мощность 13 кВт

Напряжение питания 380 В

Частота сети 50 Гц

Тип сети 3 фазы

Схема подключения Пятипроводная

ГАБАРИТЫ ОБОРУДОВАНИЯ

Промышленное исполнение для производственной линии

Перед поставкой необходимо предусмотреть место установки, подключение электропитания, сжатого воздуха и системы охлаждающей воды.

Длина 3500 мм

Ширина 1050 мм

Высота 1800 мм

Масса 2500 кг

i

Характеристики приведены по техническому каталогу DPH270

Перед заказом комплектация и параметры оборудования уточняются под конкретный продукт, упаковочный материал и требования производственной линии.

НУЖНА ПРОВЕРКА СОВМЕСТИМОСТИ? Подберём DPH270 под ваш продукт и формат блистера

Получить КП

ПРИМЕНЕНИЕ DPH270

Что можно упаковывать на DPH270

Машина предназначена для блистерной упаковки фармацевтической продукции различных форматов.

01

Таблетки

Формование блистерных ячеек и автоматическая упаковка таблетированной продукции.

TABLETS

02

Твёрдые капсулы

Автоматическая подача и упаковка твёрдых капсул в сформированные блистерные ячейки.

HARD CAPSULES

03

Мягкие капсулы

Работа с мягкими капсулами при соответствующей комплектации системы подачи.

SOFT CAPSULES

04

Пилюли

Возможность упаковки дозированных фармацевтических пилюль подходящего размера.

PILLS

УПАКОВОЧНЫЕ МАТЕРИАЛЫ

Работа с PVC и PVDC

DPH270 рассчитана на работу с термоформуемыми упаковочными материалами PVC и PVDC. Максимальная ширина материала — 270 мм.

PVC формовочный материал

PVDC формовочный материал

270 мм макс. ширина

BLISTER PACKAGING PVC / PVDC

i

Формат блистера подбирается под конкретный продукт

Размер ячейки, форма упаковки и комплект оснастки определяются с учётом геометрии таблеток или капсул и требуемого формата готового блистера.

НУЖНО ПРОВЕРИТЬ ВАШ ПРОДУКТ? Подберём конфигурацию DPH270 и формат блистера

Подобрать комплектацию

КОМПЛЕКТАЦИЯ DPH270

Оснащение и дополнительные опции

Конфигурация DPH270 подбирается под тип продукции, упаковочный материал и требования производственного процесса.

ОСНОВНЫЕ ФУНКЦИИ

Базовая архитектура DPH270

Основные системы машины обеспечивают автоматизированное формование, подачу материала, герметизацию и высечку готовой блистерной упаковки.

01

Полностью сервоприводная система

Сервоприводы используются для точного управления рабочими механизмами машины.

02

HMI + PLC

Управление рабочими параметрами осуществляется через интерфейс оператора и программируемый контроллер.

03

Автоматическая коррекция PVC

Система контролирует положение упаковочного материала в процессе работы.

04

Роликовая герметизация

Запайка блистерной упаковки выполняется роликовым способом.

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ

Расширение возможностей оборудования

Дополнительные системы выбираются в зависимости от требований к упаковке и контролю готовой продукции.

ОПЦИЯ

Контроль фотометки PTP-фольги

Система позиционирования упаковочного материала по регистрационной метке используется при работе с печатной PTP-фольгой.

PHOTO MARK CONTROL

ОПЦИЯ

Машинное зрение и автоматическая отбраковка

Онлайн-система визуального контроля позволяет проверять упаковку непосредственно в процессе работы и автоматически отделять дефектную продукцию.

VISION INSPECTION

ПОДБОР КОНФИГУРАЦИИ

Что учитывается при подборе DPH270

01

Тип продукции

Таблетки, твёрдые или мягкие капсулы, пилюли.

02

Размер продукта

Геометрия продукции определяет форму и размеры блистерной ячейки.

03

Формат блистера

Количество ячеек и размеры готовой упаковки.

04

Упаковочный материал

PVC или PVDC с учётом выбранного формата упаковки.

05

Необходимость контроля

Фотометка, визуальный контроль и автоматическая отбраковка.

06

Производительность

Требуемый режим работы производственной линии.

!

Окончательная комплектация согласовывается перед заказом

Набор оснастки и дополнительных систем определяется после получения информации о продукте и требуемом формате блистерной упаковки.

ПОДБОР DPH270 Пришлите параметры продукта — подготовим конфигурацию и коммерческое предложение

Получить комплектацию

ПОСТАВКА DPH270 ПОД КЛЮЧ

От подбора оборудования до запуска на производстве

Harmo сопровождает проект поставки DPH270 на всех основных этапах: от согласования конфигурации с китайской стороной до монтажа, запуска и технического сопровождения оборудования в России.
