MINIATURE
CSF-2XH
Компактный редуктор с фланцевым или валовым выходом для прямого соединения с сервомотором.
Волновые редукторы — купить с подбором под ваш привод

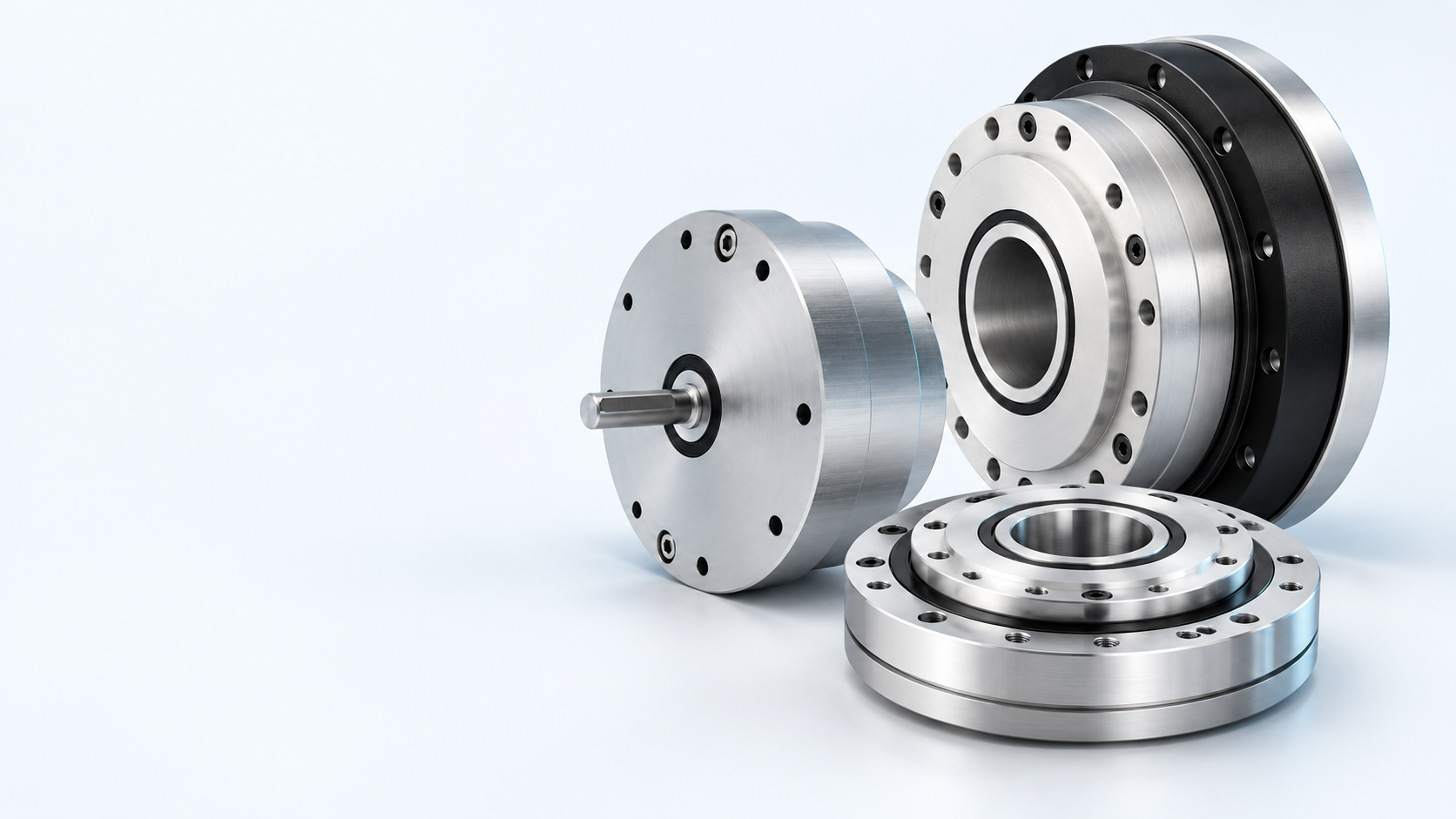

Высокоточные волновые редукторы для промышленной робототехники, станков с ЧПУ, сервоприводов и систем автоматизации. Подберём серию, типоразмер и передаточное отношение по параметрам вашего оборудования.
Высокая
точность
точность
Надёжность
и качество
и качество
Глобальные
поставки
поставки
Каталог
Каталог волновых редукторов
Линейка прецизионных редукторов включает компактные, высокомоментные, облегчённые, ультратонкие и исполнения с полым валом. Ниже представлены основные серии, доступные в каталоге Harmonic Drive.
Миниатюрные редукторы
Компактные исполнения для небольших высокоточных сервоприводов и систем позиционирования.
MINIATURE
CSF-1U-CC
Компактное исполнение с выходным валом для прямого соединения с малогабаритным сервомотором.
MINIATURE
CSF-1U-CC-F
Версия с фланцевым выходом для прямой интеграции с компактными высокопроизводительными сервомоторами.
MINIATURE
CSF-1U
Компактный редуктор с входным и выходным валом, удобный для интеграции в небольшие приводные системы.
MINIATURE
CSF-2UP
Ультраплоское исполнение с высокой моментной жёсткостью для компактных прецизионных механизмов.
MINIATURE
CSF-1U-F
Компактное исполнение с четырёхточечным контактным подшипником и высокой точностью позиционирования.
Стандартные Gear Units
Основные прецизионные исполнения с нулевым люфтом, высокой точностью и различными вариантами корпуса.
HIGH TORQUE

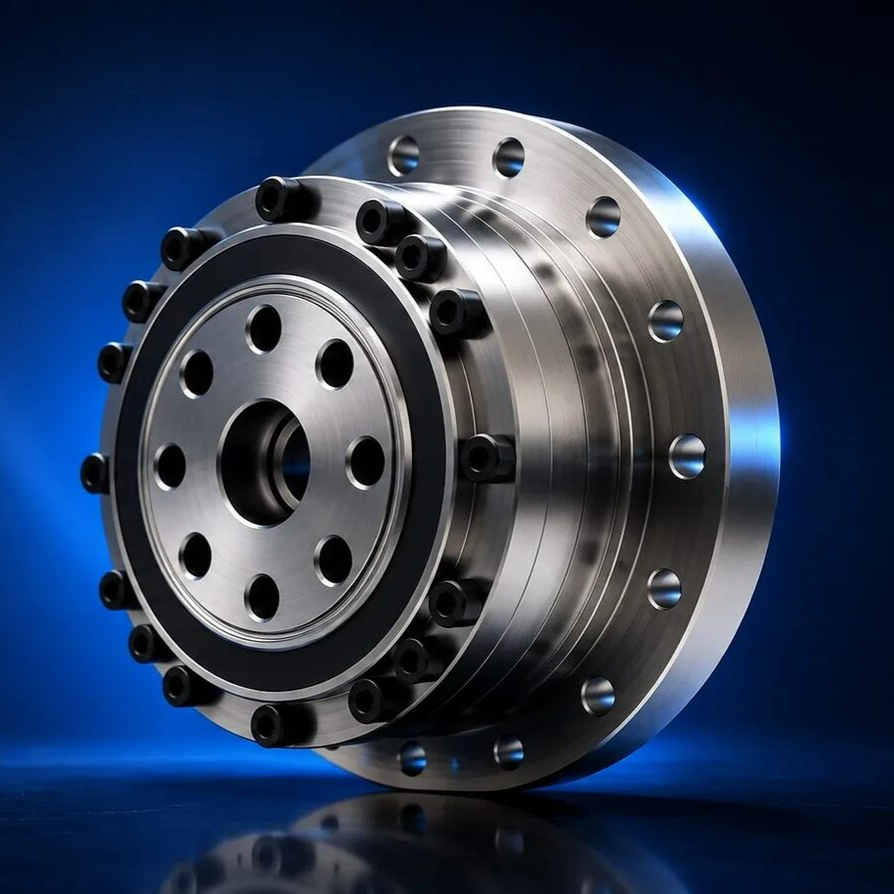

CSG-2UH
Компактный высокомоментный прецизионный редуктор.
LIGHT WEIGHT

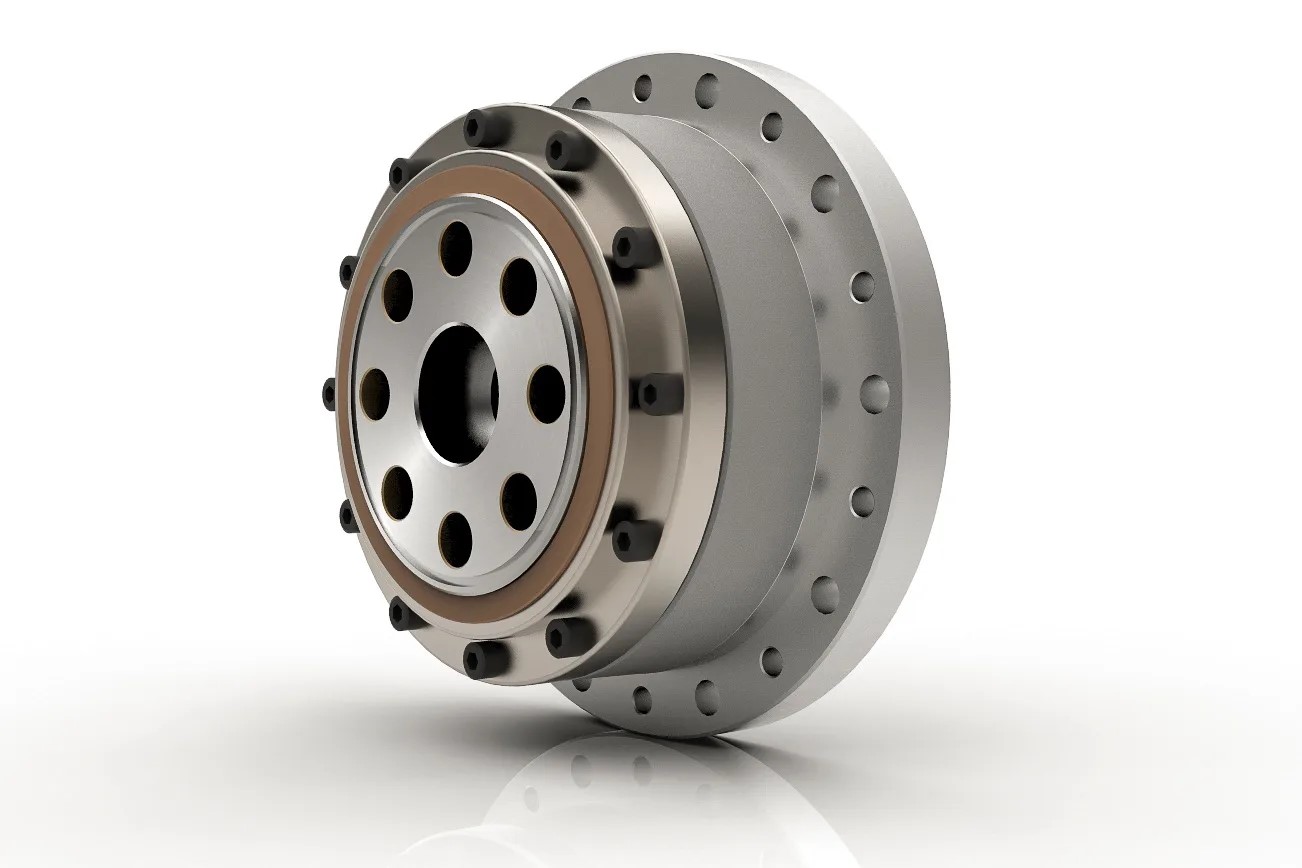

CSG-2UH-LW
Облегчённая версия высокомоментного CSG-2UH.
PRECISION

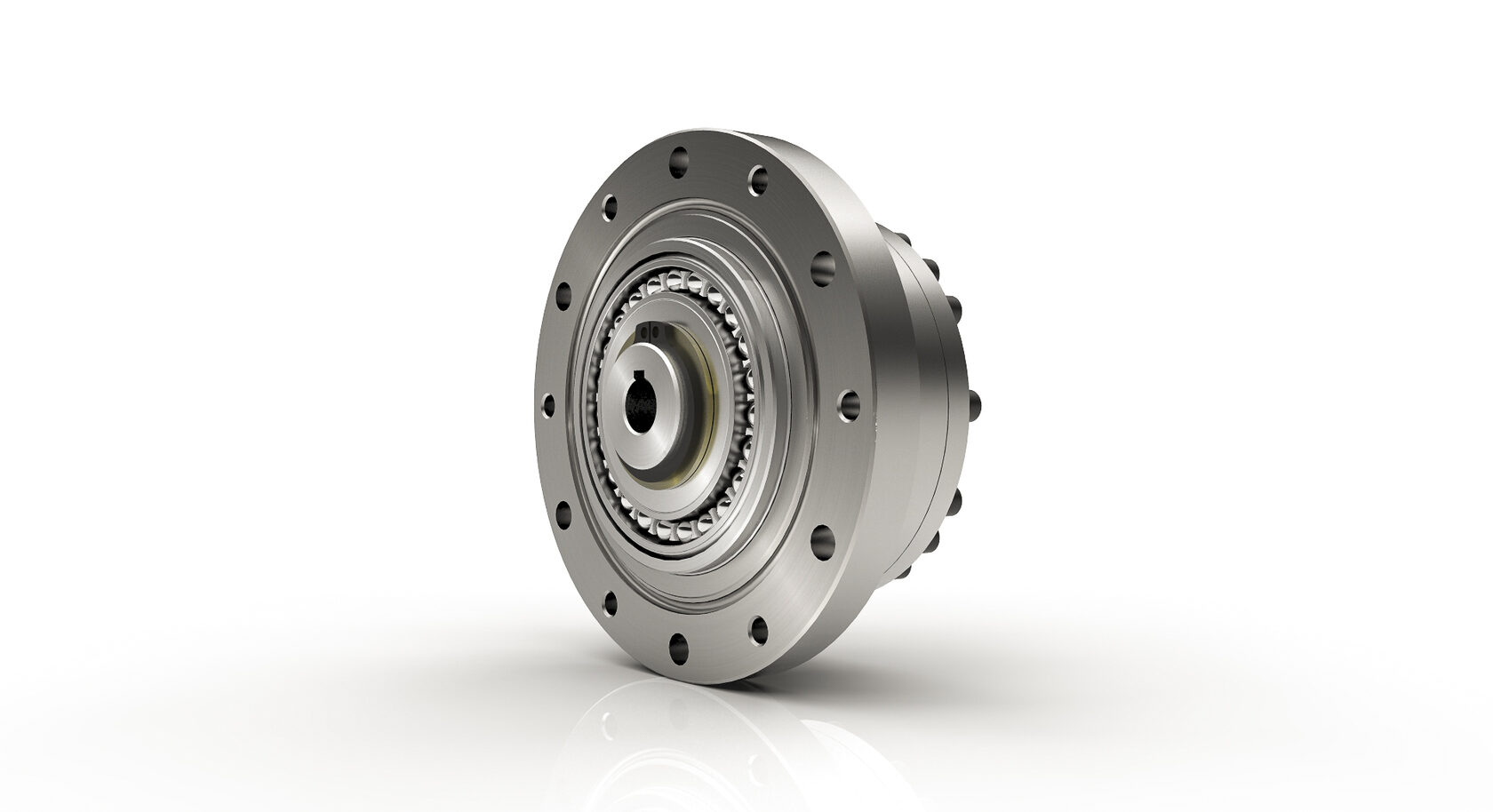

CSF-2UH
Компактный прецизионный волновой редуктор.
LIGHT WEIGHT

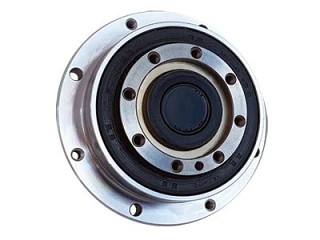

CSF-2UH-LW
Облегчённая версия компактного редуктора CSF-2UH.
ULTRA FLAT

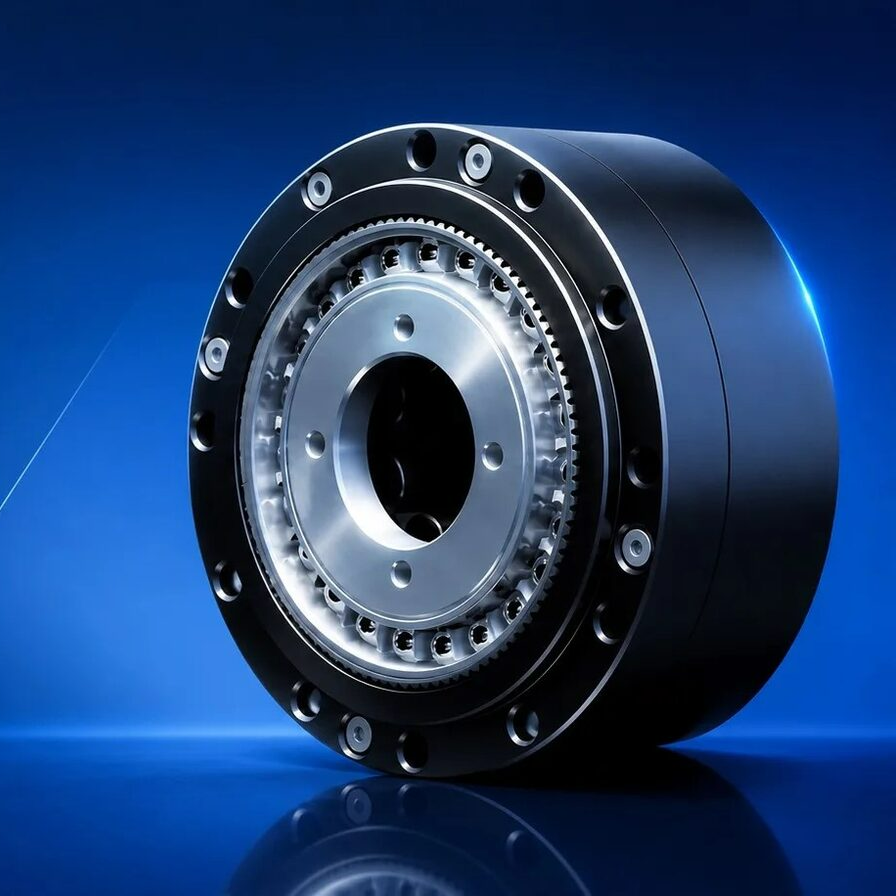

CSD-2UH
Ультраплоский и облегчённый прецизионный редуктор.
ULTRA THIN

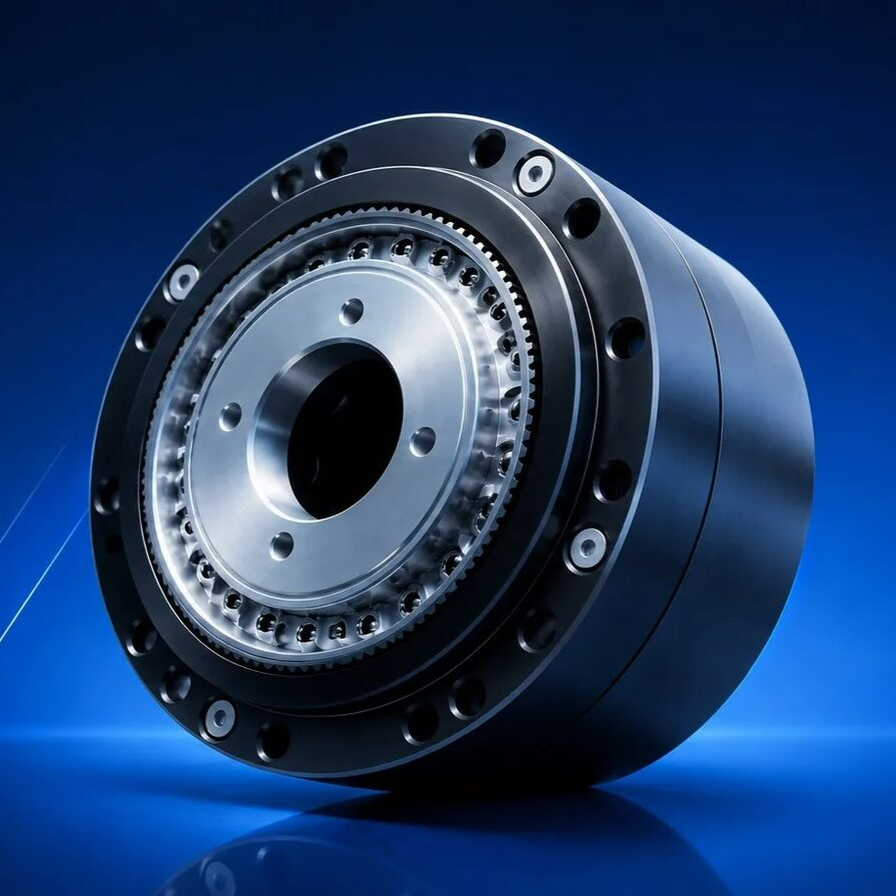

CSD-2UF
Ультратонкое компактное исполнение со сквозным центральным отверстием.
SEALED / HIGH TORQUE

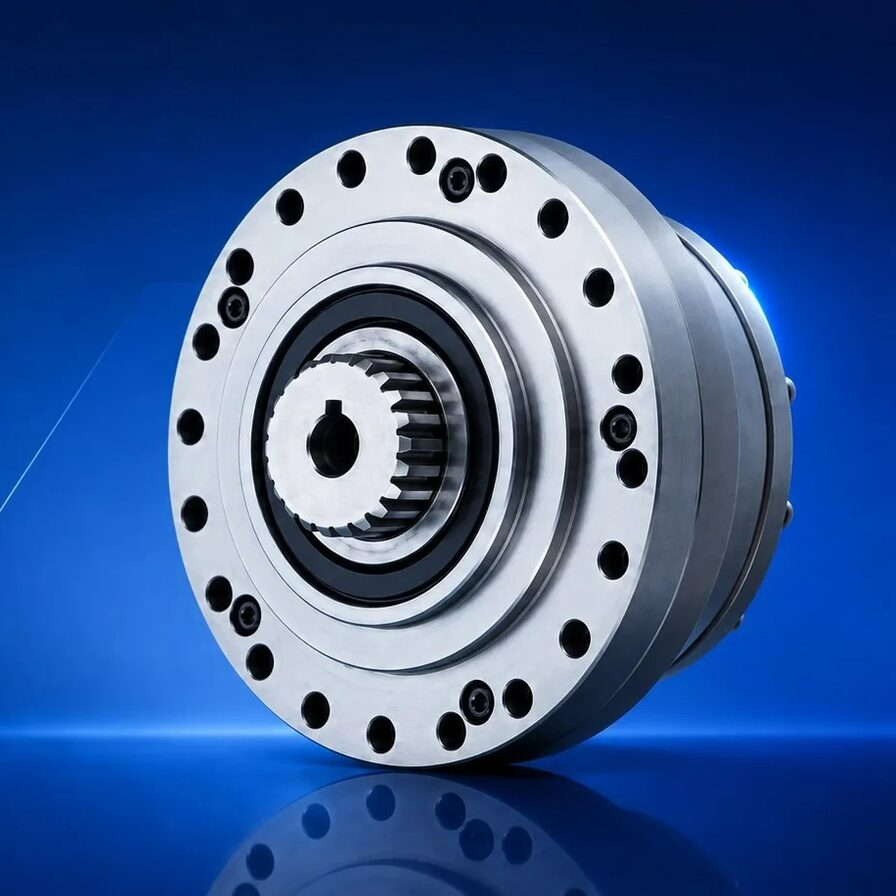

CSG-2UK
Высокомоментный редуктор в полностью закрытом корпусе, подходящий в том числе для станочных применений.
INPUT SHAFT

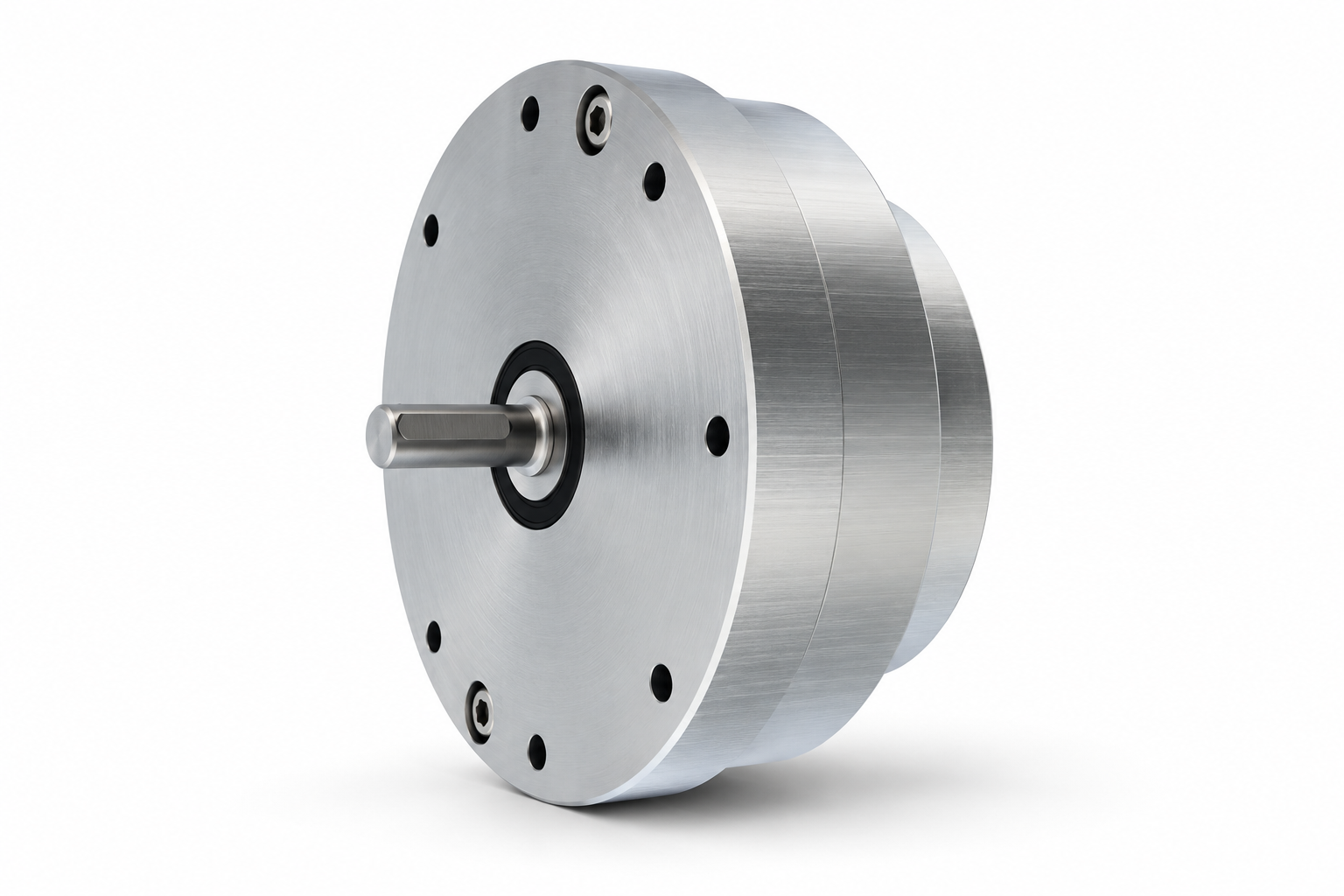

SHG-2UJ
Высокомоментный редуктор с входным валом и жёстким перекрёстно-роликовым подшипником.
INPUT SHAFT

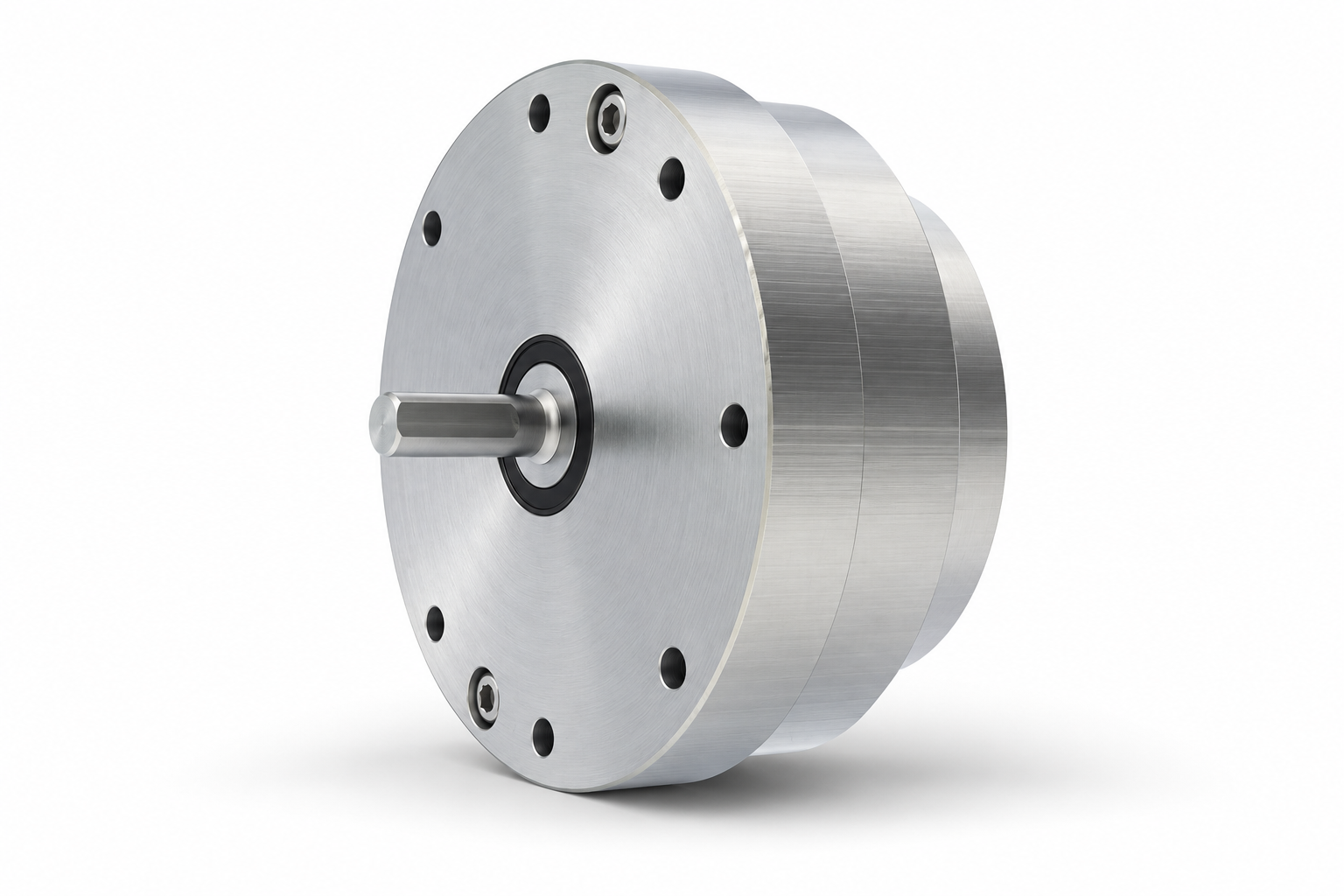

SHF-2UJ
Редуктор с входным валом и широким диапазоном типоразмеров.
ULTRA LIGHT
CSF-2UH-ULW
Ультралёгкое исполнение в ультраплоском корпусе.
Редукторы с полым валом
Позволяют проводить через центральное отверстие кабели, валы, трубки и другие элементы конструкции.
HOLLOW SHAFT / HIGH TORQUE

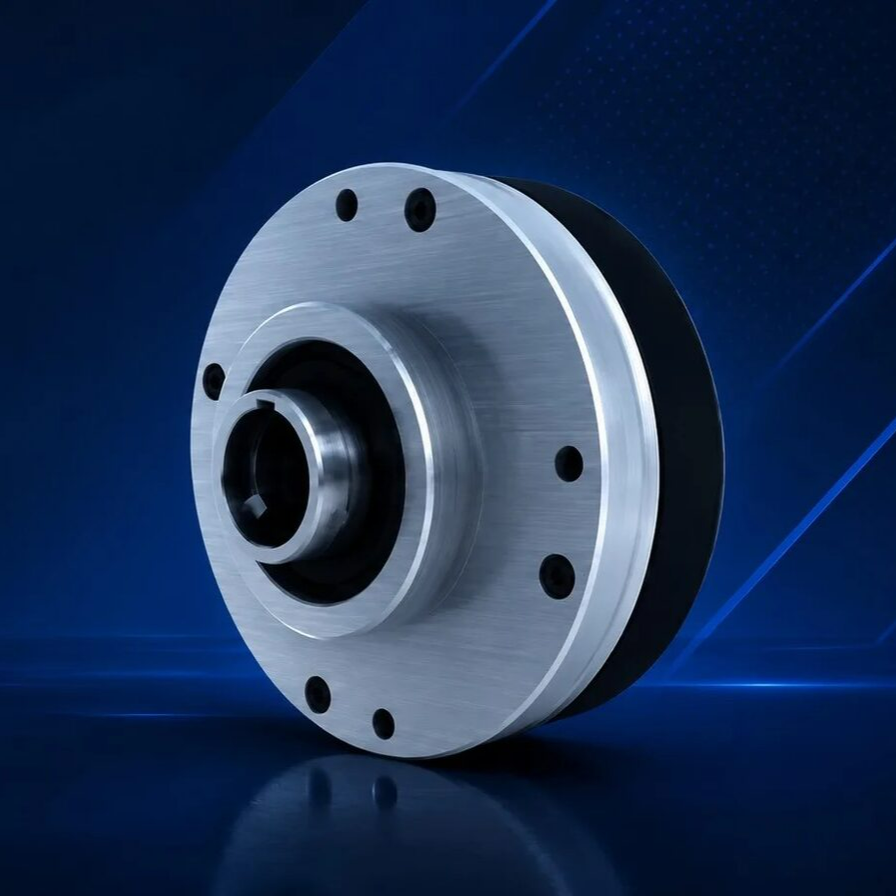

SHG-2UH
Высокомоментный компактный редуктор с полым валом.
LIGHT WEIGHT

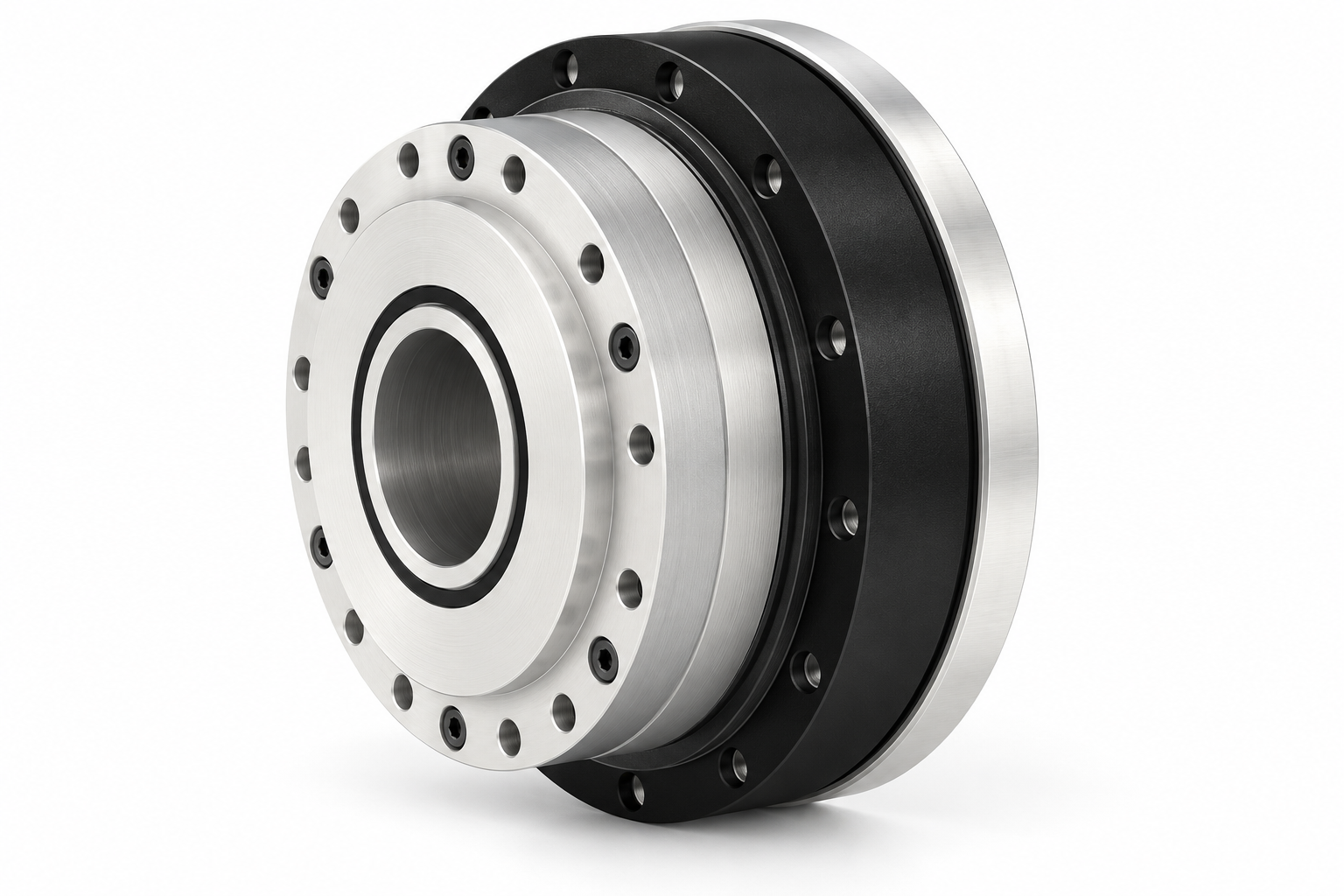

SHG-2UH-LW
Облегчённая версия высокомоментного SHG-2UH с полым валом.
HOLLOW SHAFT

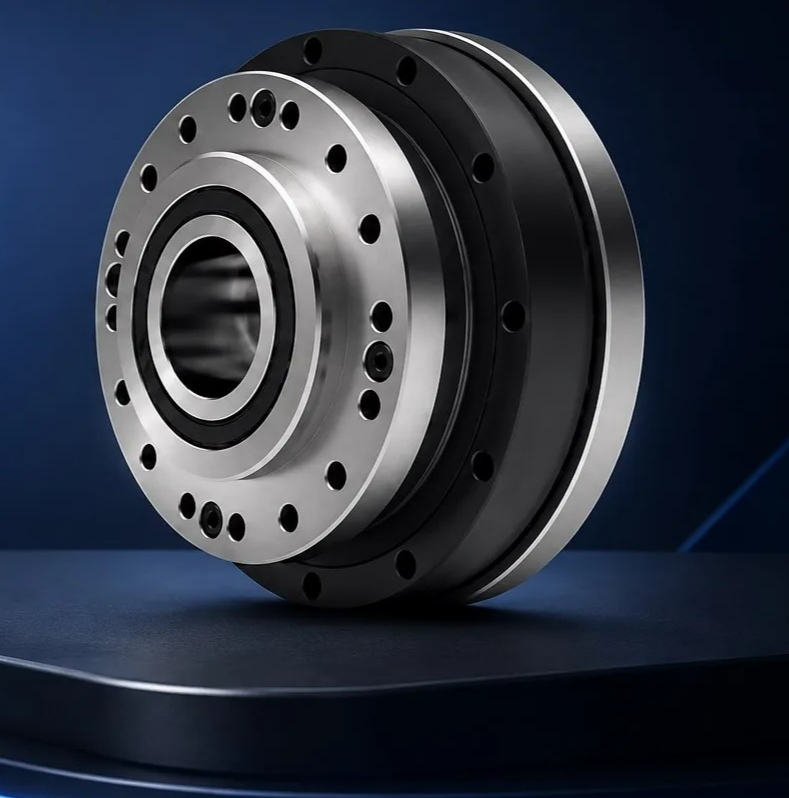

SHF-2UH
Компактный прецизионный редуктор с полым валом.
LIGHT WEIGHT

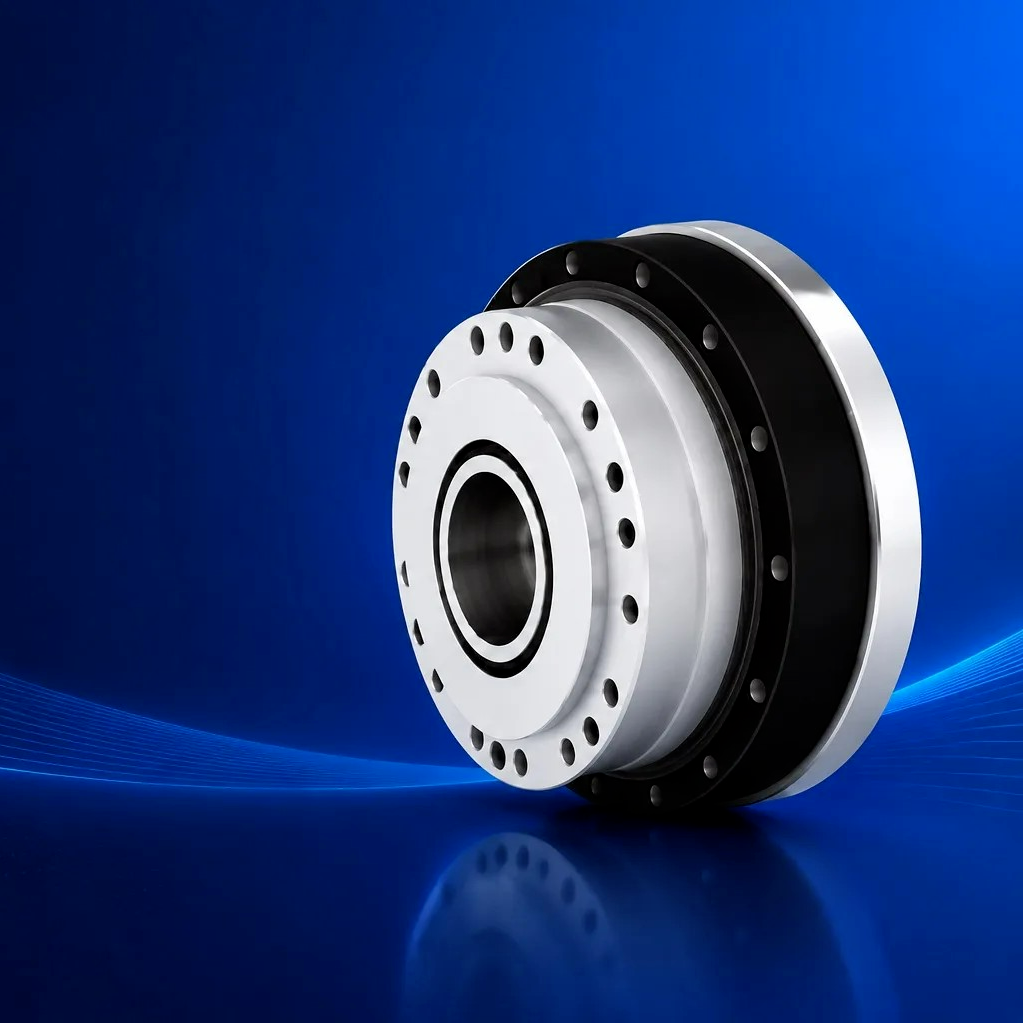

SHF-2UH-LW
Облегчённая версия SHF-2UH с полым валом.
PLANETARY
HPF
Прецизионный планетарный редуктор с полым валом и люфтом менее 3 угловых минут.
LIGHT WEIGHT

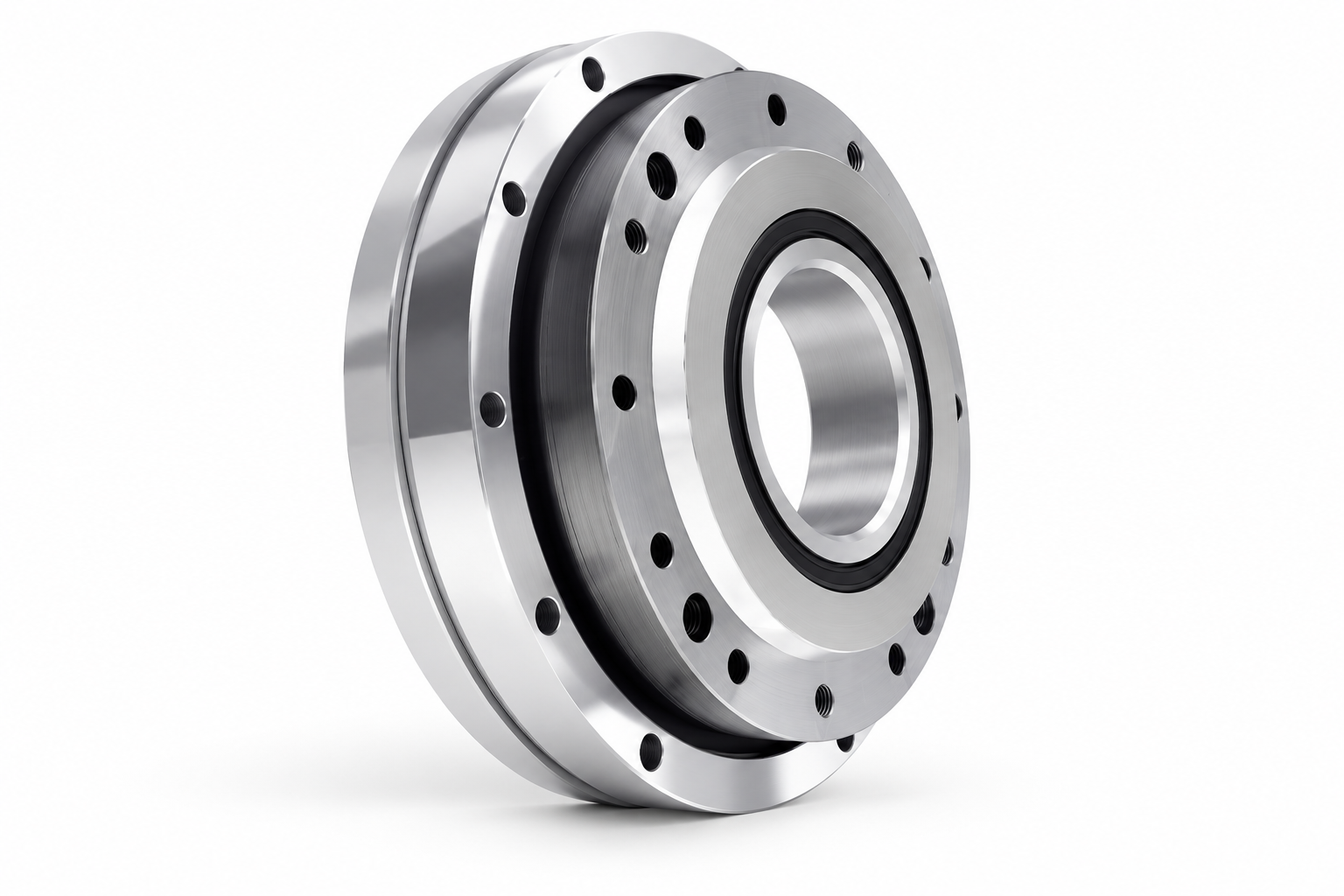

SHD-2UH-LW
Компактное облегчённое исполнение с большим входным отверстием и мощной выходной опорой.
EXTRA LARGE

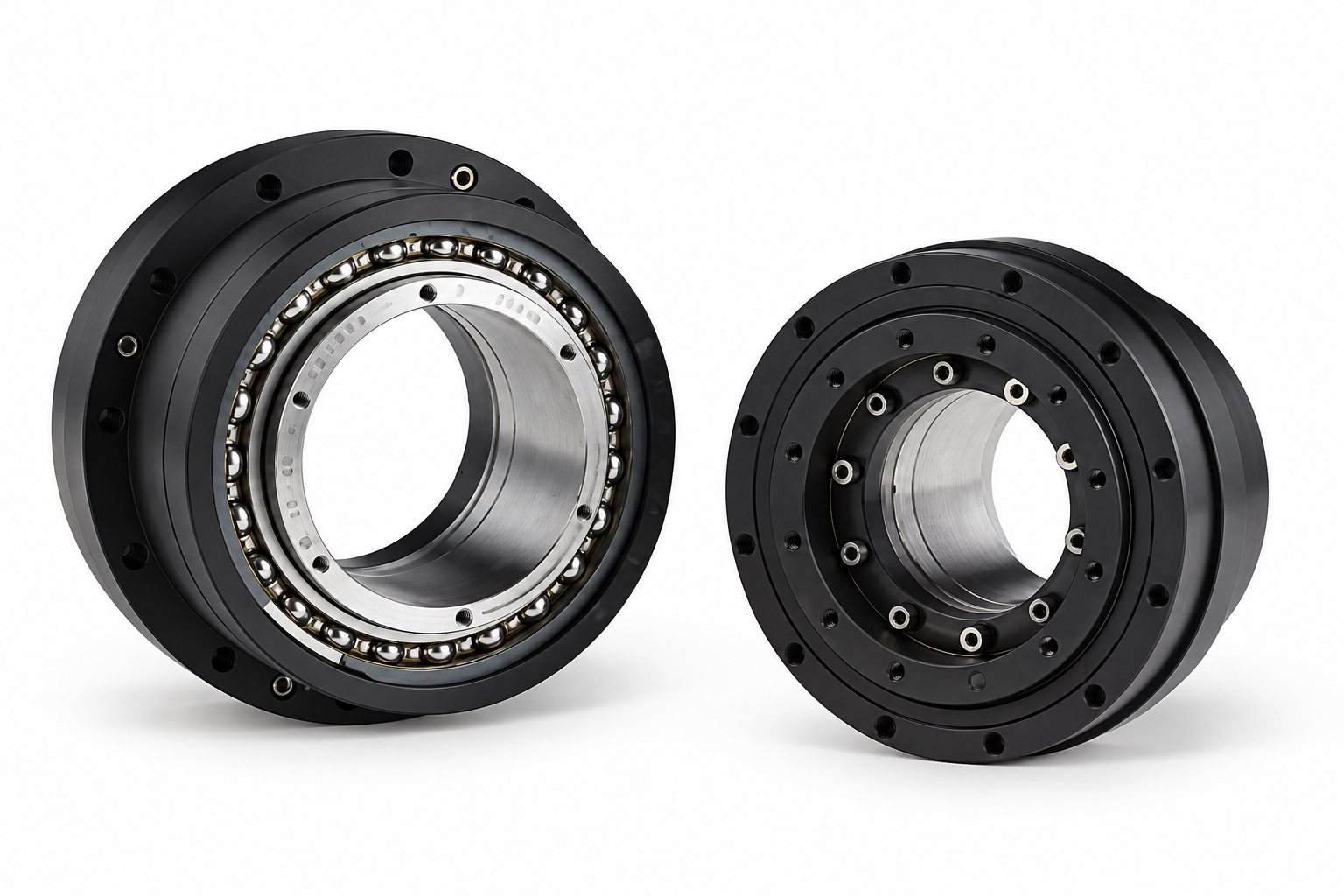

FBS
Крупногабаритный редуктор с полым валом для оборудования со сложной прокладкой кабелей.
Simplicity Gear Units
Исполнения без полноценного корпуса для глубокой интеграции редуктора непосредственно в конструкцию машины.
SIMPLICITY / HOLLOW

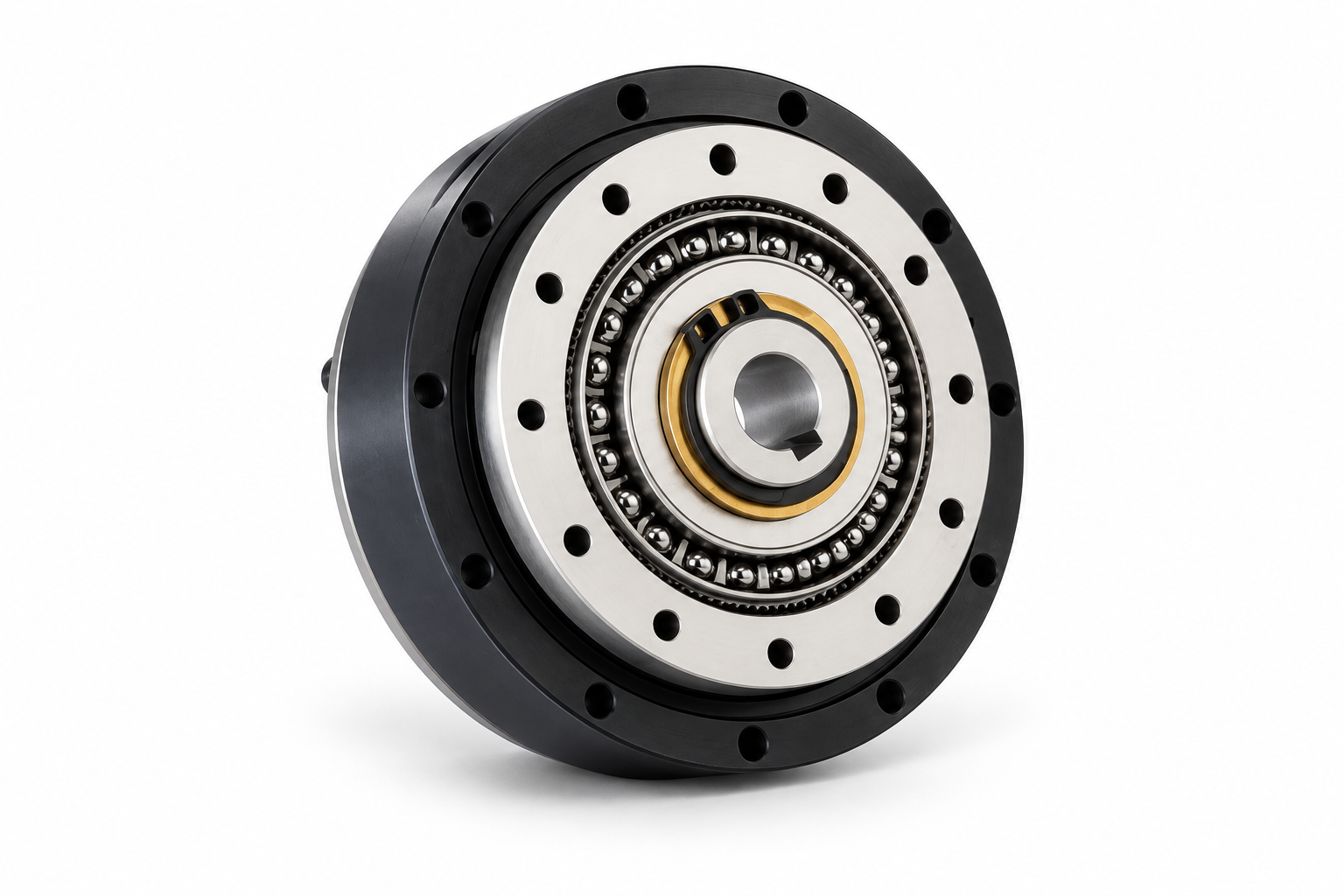

SHG-2SH
Высокомоментное Simplicity-исполнение с полым входным валом.
SIMPLICITY / HOLLOW
SHF-2SH
Исполнение с полым входом, высоконагруженным перекрёстно-роликовым подшипником и выходным фланцем.
SIMPLICITY / SOLID

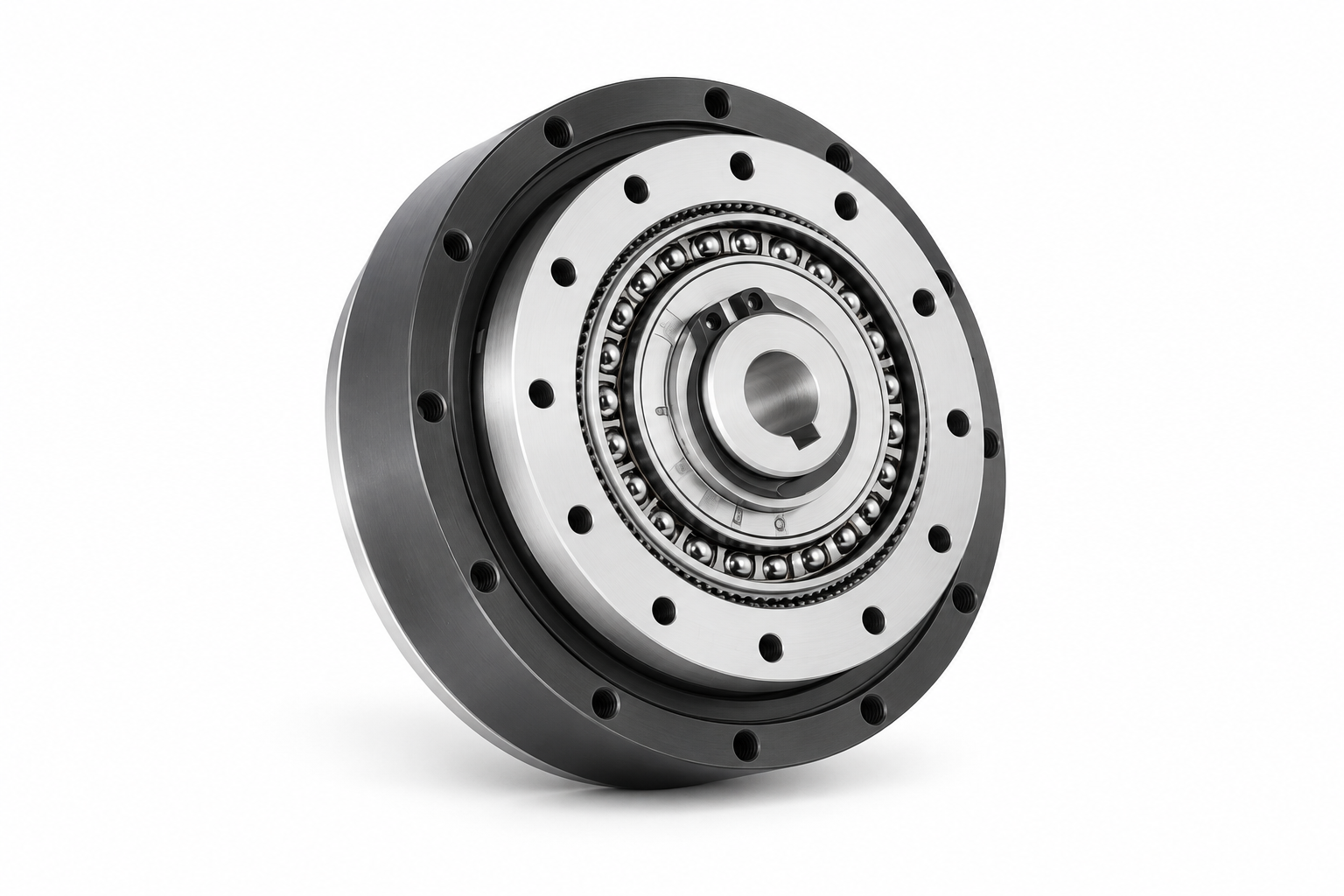

SHG-2SO
Высокомоментное Simplicity-исполнение со сплошным входным валом.
SIMPLICITY / SOLID

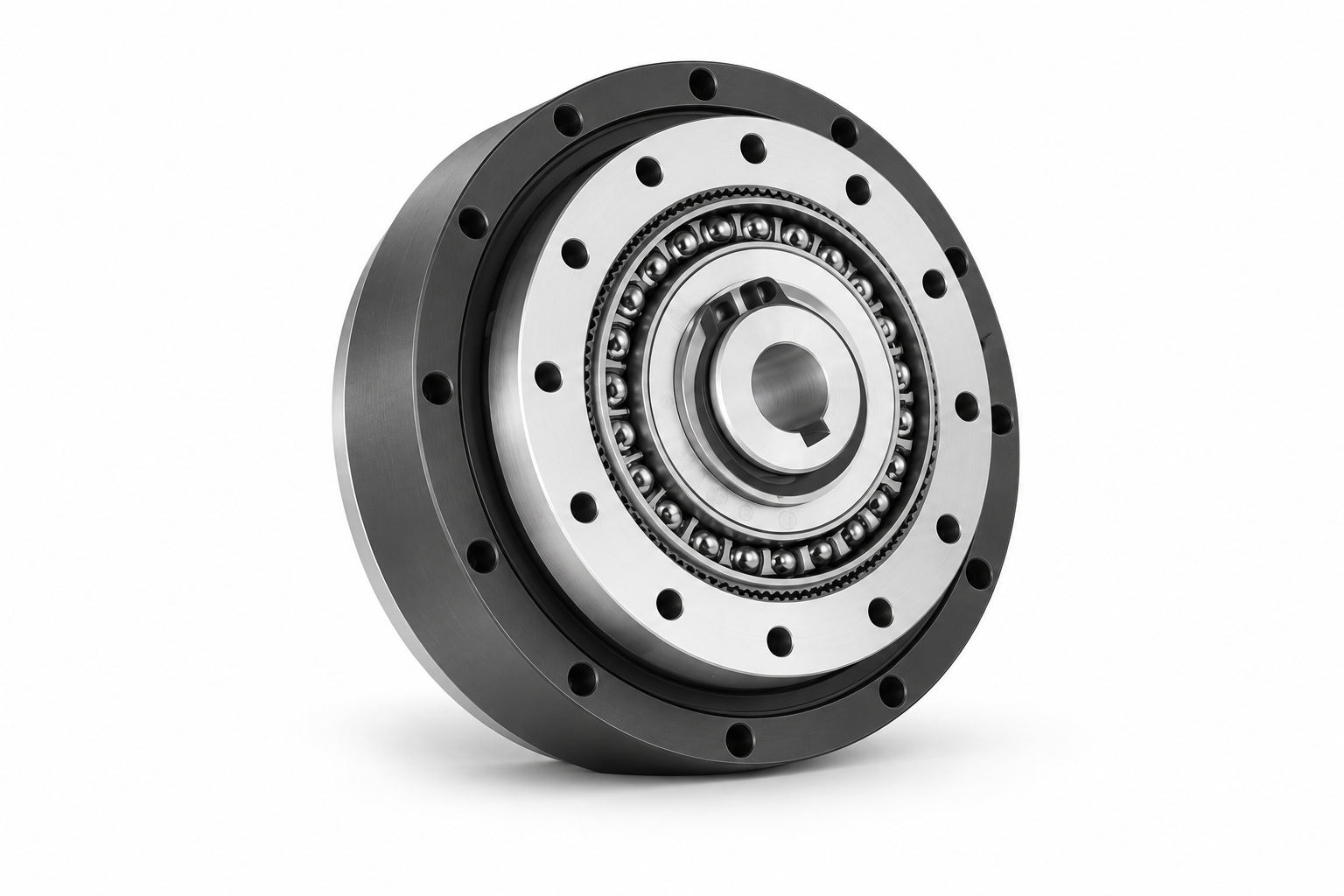

SHF-2SO
Бескорпусное исполнение с высоконагруженным перекрёстно-роликовым подшипником и выходным фланцем.
SIMPLICITY

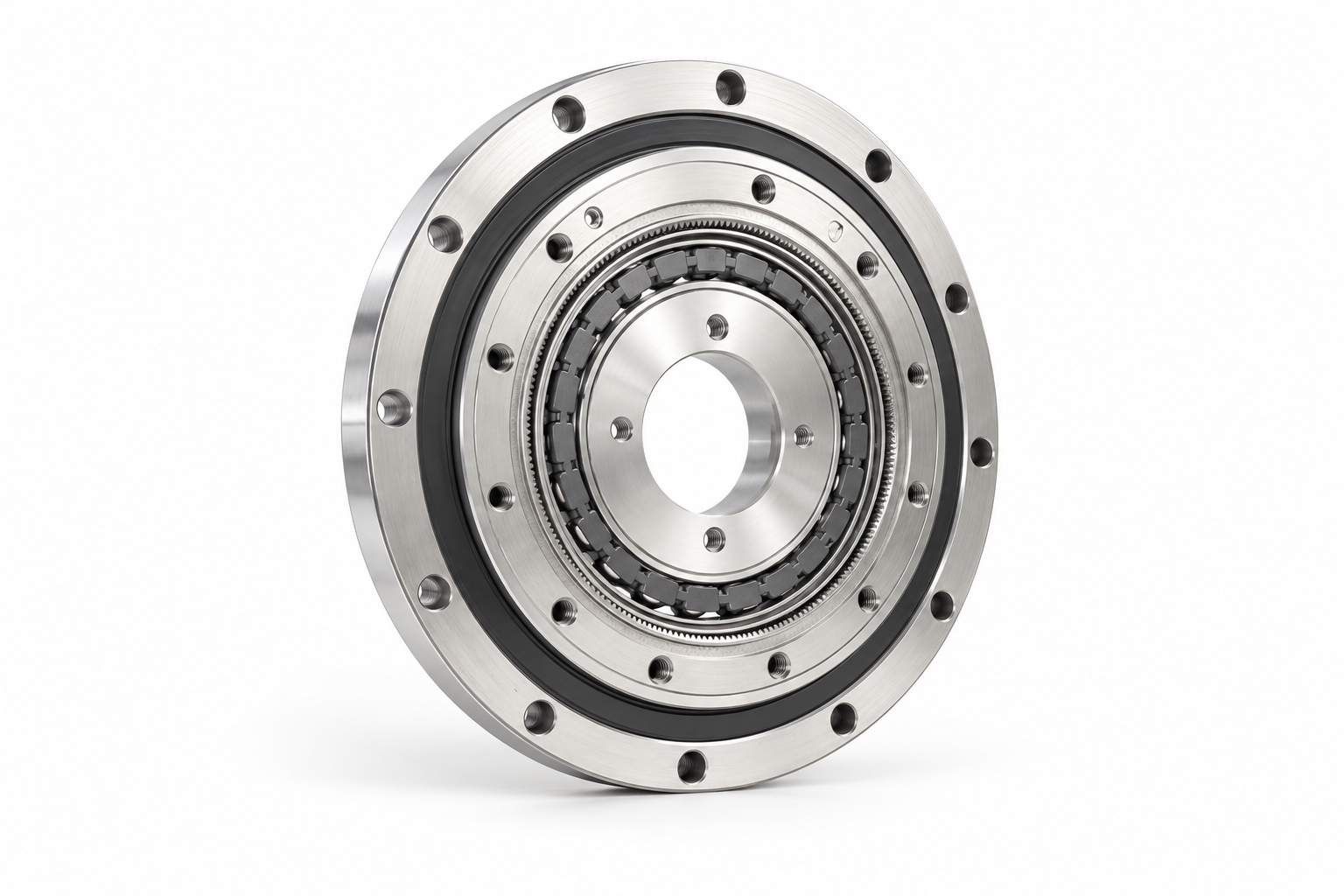

SHD-2SH
Безлюфтовое исполнение с крупным полым входом и мощным перекрёстно-роликовым подшипником.
Не знаете, какая серия подойдёт?
Передайте параметры механизма: требуемый момент, передаточное отношение, скорость, тип двигателя, нагрузки и ограничения по габаритам. Поможем определить подходящее исполнение.
Помощь с выбором
Какой волновой редуктор выбрать?
Выбор серии зависит не только от требуемого крутящего момента. Важно учитывать конструкцию привода, наличие полого вала, ограничения по массе и габаритам, требования к точности, скорости и способу интеграции редуктора в оборудование.
01
Нужен высокий крутящий момент
Для более нагруженных приводов стоит рассматривать высокомоментные серии, рассчитанные на повышенную нагрузочную способность.
CSG SHG
02
Нужен полый вал
Полое центральное отверстие позволяет проводить через привод кабели, трубки, валы и другие коммуникации.
SHF SHG SHD FBS
03
Критична масса привода
Для подвижных роботизированных осей и механизмов с ограничениями по массе можно рассматривать облегчённые исполнения LW и ULW.
CSG-LW CSF-LW SHF-LW SHG-LW ULW
04
Нужна компактная конструкция
Для небольших высокоточных приводов доступны компактные и миниатюрные исполнения, рассчитанные на плотную интеграцию.
CSF CSF-1U CSF-2XH
05
Ограничение по осевой длине
Для плоских приводных узлов можно использовать ультратонкие и ультраплоские конструкции, позволяющие уменьшить длину механизма.
CSD-2UH CSD-2UF CSF-2UP
06
Нужна глубокая интеграция в конструкцию
Simplicity-исполнения подходят для случаев, когда редуктор необходимо максимально глубоко интегрировать непосредственно в механическую систему.
SHF-2SH SHG-2SH SHF-2SO SHG-2SO
Быстрая логика выбора
Требуется повышенный момент
→
CSG / SHG
Нужен полый вал
→
SHF / SHG
Масса критична
→
LW / ULW
Нужен плоский привод
→
CSD / CSF-2UP
Не выбирайте редуктор только по названию серии
Даже внутри одной серии разные типоразмеры и передаточные отношения значительно отличаются по моменту, скорости, массе и допустимым нагрузкам. Для точного подбора лучше исходить из параметров конкретного механизма.
Подобрать волновой редуктор ✓
Крутящий момент
✓
Передаточное отношение
✓
Скорость вращения
✓
Масса и габариты
✓
Полый вал и конструкция привода
✓
Внешние нагрузки
Принцип работы
Что такое волновой редуктор и как он работает
Волновой редуктор — это прецизионная зубчатая передача, которая позволяет получить большое передаточное отношение, компактную конструкцию и очень высокую точность движения. Такие редукторы применяются в робототехнике, станках, сервоприводах и других системах точного позиционирования.
Волновая передача использует упругую деформацию
В отличие от классических зубчатых редукторов, здесь один из основных элементов передачи контролируемо деформируется волновым генератором. Благодаря этому большое количество зубьев одновременно участвует в зацеплении.
Разница в количестве зубьев между гибким и жёстким зубчатыми элементами создаёт большое передаточное отношение при относительно небольших габаритах редуктора.
Такая кинематическая схема позволяет создавать прецизионные приводы с нулевым люфтом, высокой повторяемостью и высокой крутильной жёсткостью.
01
Wave Generator
Волновой генератор создаёт контролируемую деформацию гибкого зубчатого элемента и формирует зоны его зацепления.
02
Flexspline
Тонкостенный гибкий элемент с наружными зубьями. В процессе работы он деформируется и взаимодействует с жёстким зубчатым венцом.
03
Circular Spline
Жёсткий внутренний зубчатый венец, с которым взаимодействует Flexspline. Разница числа зубьев обеспечивает редуцирование.
Почему такая конструкция подходит для высокоточных приводов
Одновременное участие большого количества зубьев в зацеплении позволяет передавать нагрузку через множество контактных точек. В результате волновая передача сочетает компактность, высокую точность позиционирования, отсутствие люфта и высокую жёсткость, что особенно важно для роботизированных и прецизионных систем движения.
01 Большое передаточное отношение
02 Нулевой люфт
03 Высокая точность позиционирования
04 Компактная конструкция
Почему выбирают волновую передачу
Преимущества волновых редукторов
Волновые редукторы применяются там, где обычной передачи недостаточно по точности, компактности или плавности движения. Их характеристики особенно востребованы в робототехнике, сервоприводах, станках и системах точного позиционирования.
01
Нулевой люфт
Отсутствие люфта позволяет точнее управлять направлением движения и положением выходного звена, что особенно важно при реверсе, позиционировании и роботизированных операциях.
02
Высокая точность позиционирования
Прецизионная конструкция позволяет применять волновые редукторы в механизмах, где требуется высокая повторяемость и минимальное отклонение от заданного положения.
03
Большое передаточное отношение
Значительное редуцирование можно получить в одной компактной ступени, что позволяет уменьшить количество элементов и упростить компоновку привода.
04
Высокая крутильная жёсткость
Жёсткость передачи помогает сохранять точность положения при изменении нагрузки и обеспечивает предсказуемое поведение исполнительного механизма.
05
Компактность и малая масса
Высокая нагрузочная способность относительно габаритов позволяет создавать более компактные приводные узлы. Для задач с жёсткими ограничениями по массе существуют специальные исполнения LW и ULW.
06
Полый вал
Серии с большим центральным отверстием позволяют проводить через привод кабели, трубки, валы и другие коммуникации, что особенно удобно в роботизированных механизмах.
07
Высокая повторяемость движения
Волновая передача хорошо подходит для циклических автоматизированных операций, где механизм должен многократно возвращаться в одно и то же положение.
08
Удобная интеграция в сервопривод
Разнообразие конструктивных исполнений позволяет подобрать редуктор для установки с сервомотором, фланцем, входным валом или глубокой интеграции в сам механизм.
09
Разные исполнения под одну задачу
В зависимости от механизма можно выбрать стандартную, высокомоментную, облегчённую, ультратонкую, полую или интегрируемую конструкцию.
Преимущества важны только при правильном подборе
Даже прецизионный редуктор не даст ожидаемого результата, если неправильно выбраны типоразмер, передаточное отношение или допустимая нагрузка. Поэтому подбор необходимо выполнять по параметрам конкретного привода.
Подобрать волновой редуктор ✓
Номинальный и пиковый момент
✓
Передаточное отношение
✓
Частота вращения
✓
Радиальные и осевые нагрузки
✓
Габариты, масса и конструкция привода
Инженерный подбор
Как подобрать волновой редуктор по техническим параметрам
Правильный подбор начинается с режима работы механизма. Типоразмер и передаточное отношение следует выбирать одновременно по моменту, скорости, нагрузкам, конструкции выходного узла и характеристикам двигателя.
01
Номинальный крутящий момент
Определите момент, который редуктор должен передавать в установившемся рабочем режиме. Это один из основных параметров при выборе типоразмера.
02
Повторный пиковый момент
Для циклических разгонов, торможений и реверсов необходимо учитывать нагрузку, которая регулярно возникает в динамических режимах работы привода.
03
Кратковременный максимальный момент
Проверяются аварийные, ударные и кратковременные нагрузки, чтобы редуктор не оказался перегружен в наиболее тяжёлом режиме работы механизма.
04
Передаточное отношение
От отношения зависит выходная скорость и связь между характеристиками двигателя и исполнительного механизма. Выбор выполняется совместно с сервомотором.
05
Скорость вращения
Необходимо проверить рабочую и максимальную скорость входного звена, а также длительность работы на соответствующем режиме.
06
Радиальные и осевые нагрузки
Если нагрузка устанавливается непосредственно на выходной фланец, необходимо проверить возможности встроенного выходного подшипника.
07
Моментная нагрузка
Вынесенный центр масс или консольная нагрузка создают опрокидывающий момент, который также необходимо учитывать при выборе редуктора и его опоры.
08
Точность и жёсткость
Для систем позиционирования учитывают точность передачи, повторяемость и крутильную жёсткость всего приводного узла.
09
Масса и инерция
Для роботизированных осей важно учитывать массу редуктора и момент инерции. При жёстких ограничениях можно рассмотреть облегчённые исполнения LW или ULW.
10
Требуется ли полый вал
Если через центр привода должны проходить кабели, трубки, валы или другие коммуникации, стоит выбирать hollow-shaft исполнение.
11
Совместимость с сервомотором
Проверяются обороты двигателя, требуемый выходной момент, геометрия соединения и возможность механической интеграции редуктора с конкретным сервоприводом.
12
Рабочий цикл и ресурс
Продолжительность работы, количество циклов, реверсы и характер нагрузки влияют на итоговый выбор исполнения и допустимый режим эксплуатации.
Минимальный набор данных для предварительного подбора
01 Требуемый момент
02 Скорость вращения
03 Передаточное отношение
04 Тип двигателя
05 Режим работы
06 Внешние нагрузки
07 Ограничения по габаритам
08 Необходимость полого вала
Не хотите выполнять подбор самостоятельно?
Передайте исходные параметры механизма и двигателя. Поможем определить подходящую серию, типоразмер, передаточное отношение и проверить ключевые рабочие нагрузки.
Подобрать волновой редуктор ✓
Выбор серии редуктора
✓
Подбор типоразмера
✓
Выбор передаточного отношения
✓
Сопоставление с сервомотором
✓
Проверка нагрузок и конструкции
Сравнение серий
Сравнение основных серий волновых редукторов
Серии отличаются конструкцией, нагрузочной способностью, массой и способом интеграции в механизм. Ниже — упрощённое сравнение основных семейств, чтобы быстрее определить направление для дальнейшего подбора.
| Серия | Основная особенность | Полый вал | Облегчённые версии | Типичная задача |
|---|---|---|---|---|
| CSG |
HIGH TORQUE
Повышенная нагрузочная способность и высокий крутящий момент. | Нет в стандартном исполнении | Да — LW | Высоконагруженные роботизированные оси, станки, сервоприводы и промышленная автоматизация. |
| CSF |
PRECISION
Компактная универсальная прецизионная серия. | Нет в стандартном исполнении | Да — LW и ULW | Точные приводы, компактные механизмы, робототехника и системы позиционирования. |
| SHG |
HIGH TORQUE + HOLLOW
Повышенный момент в сочетании с полым валом. | Да | Да — LW | Нагруженные оси роботов и механизмов, где коммуникации должны проходить через центр привода. |
| SHF |
HOLLOW SHAFT
Компактная прецизионная серия с полым валом. | Да | Да — LW | Робототехника, поворотные оси, позиционирующие системы и компактные приводы. |
| CSD |
ULTRA THIN
Ультратонкая и ультраплоская конструкция. | В зависимости от исполнения | Конструкция изначально ориентирована на снижение габаритов и массы | Плоские приводные узлы и механизмы с жёсткими ограничениями по осевой длине. |
Важно:
таблица показывает общую логику выбора семейства.
Конкретную модель необходимо подбирать по типоразмеру,
передаточному отношению, рабочему и пиковому моменту,
скорости и допустимым нагрузкам.
Серия — только первый этап выбора
После выбора семейства необходимо определить конкретный типоразмер и передаточное отношение, а затем проверить рабочие, динамические и подшипниковые нагрузки привода.
Подобрать модель редуктора ✓
CSG — когда нужен повышенный момент
✓
CSF — универсальный компактный привод
✓
SHG — высокий момент + полый вал
✓
SHF — компактный привод с полым валом
✓
CSD — минимальная осевая длина
Области применения
Где применяются волновые редукторы
Волновые редукторы используют в приводах, где важны высокая точность, компактность, отсутствие люфта и стабильная работа при повторяющихся циклах движения. Конкретная серия выбирается под нагрузку, конструкцию и требования механизма.
01
Промышленные роботы
Приводы суставов, поворотных осей и манипуляторов, где необходимы высокая точность позиционирования, повторяемость и компактная конструкция.
02
Коллаборативные роботы
Компактные приводные модули с низким люфтом и высокой повторяемостью для роботизированных систем, работающих рядом с оператором.
03
Станки с ЧПУ
Поворотные столы, индексирующие механизмы, дополнительные оси и другие прецизионные узлы, требующие точного углового позиционирования.
04
Сервоприводы
Волновой редуктор позволяет увеличить выходной момент сервомотора и снизить скорость при сохранении высокой точности управления приводом.
05
Промышленная автоматизация
Автоматические линии, позиционирующие модули, сборочные установки и механизмы, выполняющие многократно повторяющиеся движения.
06
Поворотные и индексные столы
Механизмы, где требуется точное позиционирование, высокая жёсткость и минимальный люфт при работе с переменной нагрузкой.
07
Измерительное оборудование
Координатные, оптические и измерительные системы, в которых точность движения непосредственно влияет на качество измерения и позиционирования.
08
Медицинская и лабораторная техника
Прецизионные механизмы и позиционирующие узлы, где важны компактность, плавность движения и высокая повторяемость.
09
Специальные приводные системы
Нестандартное оборудование, испытательные стенды и механизмы, где обычный редуктор не обеспечивает требуемую точность, компоновку или отсутствие люфта.
Подбираете редуктор под конкретное оборудование?
Укажите назначение механизма, характеристики двигателя, требуемый момент, скорость и особенности конструкции. Это позволит сузить выбор до подходящих серий и конкретных исполнений.
Подобрать редуктор под задачу ✓
Робототехника
✓
Станки и ЧПУ
✓
Сервоприводы
✓
Автоматизация
✓
Прецизионные механизмы
Редуктор + двигатель
Волновой редуктор и сервомотор: как подобрать привод
Волновой редуктор и сервомотор необходимо рассматривать как единую приводную систему. Передаточное отношение, момент и скорость редуктора должны соответствовать характеристикам двигателя и требуемым параметрам исполнительного механизма.
Начинать лучше с параметров нагрузки, а не с модели двигателя
Сначала определяют требуемую скорость и крутящий момент на выходе механизма. После этого подбирают передаточное отношение, которое позволит использовать рабочий диапазон оборотов и момента сервомотора.
Например, слишком большое передаточное отношение увеличит редуцирование скорости, но не всегда будет оптимальным с точки зрения динамики механизма. Слишком малое отношение может потребовать более мощного двигателя.
Поэтому связку сервомотор + волновой редуктор необходимо проверять по моменту, скорости, инерции, динамическому режиму и геометрии соединения.
01
Момент сервомотора
Учитываются номинальный и пиковый моменты двигателя и их соответствие режиму работы привода.
02
Скорость двигателя
Максимальные и рабочие обороты должны соответствовать допустимой входной скорости выбранного редуктора.
03
Передаточное отношение
Определяет связь между скоростью двигателя и требуемой скоростью выходного звена.
04
Инерция нагрузки
Важна для динамики оси, разгона, торможения и устойчивости системы управления.
СКОРОСТЬ nвыход ≈ nдвиг / i
Выходная скорость зависит от оборотов двигателя
и передаточного отношения.
МОМЕНТ Mвыход зависит от i и КПД
Фактический выходной момент оценивается
с учётом передаточного отношения и потерь.
ДИНАМИКА Проверяются пики нагрузки
Разгон и торможение могут создавать нагрузку
значительно выше установившегося режима.
ИНЕРЦИЯ Нагрузка приводится к мотору
Передаточное отношение существенно влияет
на эквивалентную инерцию, которую видит двигатель.
Что проверить по механике
✓
Диаметр и тип выходного фланца
✓
Конструкция входного соединения
✓
Наличие полого вала
✓
Монтажное пространство
✓
Радиальные и осевые нагрузки
Что нужно знать о сервомоторе
✓
Производитель и модель
✓
Номинальный момент
✓
Пиковый момент
✓
Номинальные и максимальные обороты
✓
Размеры вала и фланца
Уже выбрали сервомотор?
Пришлите производителя и модель двигателя, требуемый выходной момент и скорость. Поможем определить подходящий волновой редуктор и передаточное отношение под ваш привод.
Покупка и техническая поддержка
Почему выбирают Harmo при покупке волновых редукторов
Волновой редуктор важно не только купить, но и правильно подобрать под конкретный механизм. Мы помогаем пройти путь от технической задачи и параметров двигателя до выбора подходящей серии и конкретного исполнения.
01
Инженерный подбор
Помогаем выбрать серию, типоразмер и передаточное отношение по моменту, скорости, нагрузкам и конструкции привода.
02
Подбор под сервомотор
Можно прислать модель сервомотора и параметры механизма. Сопоставим характеристики двигателя и редуктора для конкретной задачи.
03
Работа с технической документацией
При подборе можно использовать каталоги, чертежи, спецификации, параметры оборудования и другие исходные технические материалы.
04
Подбор аналога
Если в оборудовании уже установлен редуктор, можно исходить из его маркировки, размеров и технических характеристик при поиске замены.
05
Разные серии и исполнения
Подбор можно вести среди стандартных, высокомоментных, облегчённых, ультратонких и hollow-shaft конструкций.
06
Сопровождение проекта
При необходимости можно продолжить техническое взаимодействие по мере уточнения конструкции, выбора двигателя и подготовки оборудования.
Можно начать не с артикула, а с вашей задачи
Если точная модель редуктора неизвестна, достаточно прислать параметры механизма, сервомотора или установленного редуктора. Это позволит определить подходящие варианты и сузить выбор до конкретных исполнений.
Отправить параметры на подбор ✓
Подбор по техническому заданию
✓
Подбор по модели сервомотора
✓
Подбор по установленному редуктору
✓
Работа с чертежами и каталогами
✓
Помощь с выбором серии
Вопросы и ответы
Частые вопросы о волновых редукторах
Ответы на основные вопросы о выборе, характеристиках, сериях и применении волновых редукторов.
Волновой редуктор — прецизионная зубчатая передача, использующая контролируемую упругую деформацию гибкого элемента. Такая конструкция позволяет получить большое передаточное отношение в компактном корпусе, высокую точность и отсутствие люфта.
Нулевой люфт означает отсутствие свободного углового перемещения между входом и выходом передачи при смене направления движения. Это особенно важно для роботов, сервоприводов и механизмов точного позиционирования.
CSG относится к высокомоментным сериям и ориентирована на повышенную нагрузочную способность. CSF представляет собой компактное прецизионное семейство для широкого спектра высокоточных приводных задач. Конкретный выбор зависит от момента, скорости, режима работы и конструкции.
Серии SHG и SHF имеют исполнения с полым центральным отверстием. Это позволяет проводить через ось привода кабели, трубки, валы и другие коммуникации. SHG ориентирована на повышенный момент, а SHF — на компактные прецизионные приводные системы.
LW означает Light Weight — облегчённое исполнение. Такие версии используют, когда масса приводного узла критична, например в подвижных осях роботизированных механизмов.
ULW — Ultra Light Weight. Это исполнение, ориентированное на ещё большее снижение массы приводного узла для механизмов с особенно жёсткими ограничениями по весу.
Передаточное отношение выбирают с учётом требуемой выходной скорости, характеристик двигателя, необходимого момента и динамики механизма. Рассматривать этот параметр отдельно от двигателя и нагрузки не рекомендуется.
Да. Для предварительного подбора желательно знать производителя и модель сервомотора, его номинальный и пиковый момент, рабочие обороты, а также требуемый момент и скорость на выходе механизма.
Да. Для поиска подходящего варианта можно использовать маркировку существующего редуктора, техническую документацию, передаточное отношение, габаритные и присоединительные размеры и параметры нагрузки.
Они применяются в промышленной робототехнике, сервоприводах, станках с ЧПУ, поворотных столах, автоматизированном оборудовании, измерительных и других прецизионных механизмах.
Выбор зависит от конкретной оси робота: требуемого момента, скорости, массы звена, инерции нагрузки, габаритов и необходимости проводить коммуникации через центр привода. Для разных осей одного робота могут использоваться разные серии и типоразмеры.
Желательно предоставить требуемый рабочий и пиковый момент, скорость вращения, режим работы, характеристики сервомотора, внешние нагрузки, ограничения по массе и габаритам, а также указать, требуется ли полый вал.
Если точная модель известна, передайте её обозначение для уточнения поставки. Если модель ещё не определена, отправьте параметры механизма — сначала можно выполнить технический подбор подходящей серии, типоразмера и передаточного отношения.
Не нашли ответа на свой вопрос?
Отправьте модель редуктора, параметры сервомотора, чертёж или техническое задание. Поможем определить подходящую серию и конкретное исполнение под ваш механизм.
Покупка волнового редуктора
Купить волновой редуктор под вашу задачу
Если модель уже известна — отправьте её обозначение. Если редуктор ещё не выбран — передайте параметры механизма и сервомотора, чтобы определить подходящую серию, типоразмер и передаточное отношение.
ВАРИАНТ 01
Я знаю модель редуктора
Укажите точное обозначение модели, количество и, при необходимости, дополнительные требования по поставке.
✓
Модель редуктора
✓
Необходимое количество
✓
Требования по срокам
✓
Технические уточнения
ВАРИАНТ 02
Мне нужен подбор
Передайте исходные параметры привода. Поможем определить подходящее исполнение без необходимости самостоятельно разбираться во всех сериях и типоразмерах.
✓
Требуемый момент и скорость
✓
Модель сервомотора
✓
Режим и характер нагрузки
✓
Ограничения по габаритам
Можно начать с модели, чертежа, фотографии маркировки
или краткого описания технической задачи
Получить помощь в подборе
Укажите основные параметры вашего привода — специалисты Harmo помогут подобрать подходящий волновой редуктор.
